Высокие показатели частоты вращения вала двигателя электрического типа довольно часто не подходят для привода оборудования разной сферы применения в промышленных компаниях. Для того. чтобы понизить показатели скорости на начальном этапе, а также для получения достаточных показателей характеристик вращающего момента, которых будет достаточно для корректной работы технических устройств, требуется установка и использование редуктора. Для того чтобы осуществить его крепление к двигателю, необходимо будет обеспечить определенные показатели соосности валов, а также применить определенные муфты достаточной упругости. Именно поэтому при проведении процессов отдельной установки редуктора и двигателя электрического типа требуется особенная внимательность и большое количество времени.
Мотор-редукторы представляют приводы, которые проектируется и создаются в условиях завода, вследствие чего их без дополнительных работ можно сразу устанавливать на механизм. При этом применение редуктора позволяет получить более привлекательные характеристики, повышенную надежность и минимальные риски возникновения проблем в будущем.
Виды и особенности мотор-редукторов
Высокая скорость вращения при малом крутящем моменте — главная особенность электродвигателей. Чтобы преобразовать вращающий момент, применяются мотор-редукторы. Они снижают угловую скорость вращения и увеличивают крутящий момент на выходе.
От «разнесенной» системы привода передаточные редукторы отличаются компактностью. Они обладают простой конструкцией, которая занимает гораздо меньше места — это упрощает монтаж и обслуживание, расширяет сферу их возможного использования.
Первое, с чем необходимо определиться при выборе мотор-редуктора — его вид:
- Планетарные. В основе рабочего механизма — система шестеренок, поэтому планетарные мотор-редукторы отличаются высокой надежностью. Они состоят из редуктора с планетарной передачей и асинхронного двигателя;
- Червячные. Действуют при сцеплении червячного колеса и винта, который часто называют «червяком». Среди преимуществ: компактные габариты, низкий уровень вибрации, большое количество передаточных чисел: от 5 до 1000;
- Цилиндрические. Делятся на два вида: с соосным или параллельным валом. Главные преимущества цилиндрических мотор-редукторов: высокий коэффициент КПД, превышающий 90%, и малая изнашиваемость механизмов;
- Волновые. Представляют собой волновую передачу, объединенную с электродвигателем. Применяются в разных отраслях промышленности, отличаются высокой производительностью и устойчивостью к загрязнениям.
По количеству ступеней мотор-редукторы делятся на одно-, двух- и многоступенчатые устройства.
Задачи, решаемые мотор-редукторами
Эти агрегаты используются с тремя целями:
-
Изменение величины вращающего момента.
-
Изменение положения оси вращения.
-
Регулирование частоты вращения.
-
Изменение типа движения.
Электродвигатель развивает полную мощность на высоких оборотах, однако вращающий момент на его валу невелик, его может быть недостаточно для выполнения специфических задач. Например, подъема тяжелых грузов или перекачивания вязких сред. Его увеличивают, снижая обороты.
Бывает и так, что стандартных для асинхронной электрической машины 3 тыс. оборотов минуту мало. Например, в борфрезах, применяемых стоматологами, скорость вращения рабочей насадки выше двухсот тысяч оборотов в минуту. Изменением частоты питающего напряжения такого результата не достичь.
Редуктор изменяет количество оборотов на выходном валу за счет так называемого передаточного числа редуктора – соотношения числа зубьев ведущей и ведомой шестерни. При его целочисленном значении они увеличиваются. При дробном – снижаются.
Регулирование частоты вращения производится путем подключения к ведущей шестерне разных по числу зубьев ведомых. Положение оси изменяется за счет геометрии зубчатых колес.
Изменение типа движения заключается в переходе с вращения на поступательное перемещение. Реализуется сопряжением выходного вала редуктора с кривошипно-шатунным механизмом или применением зубчатых реек.

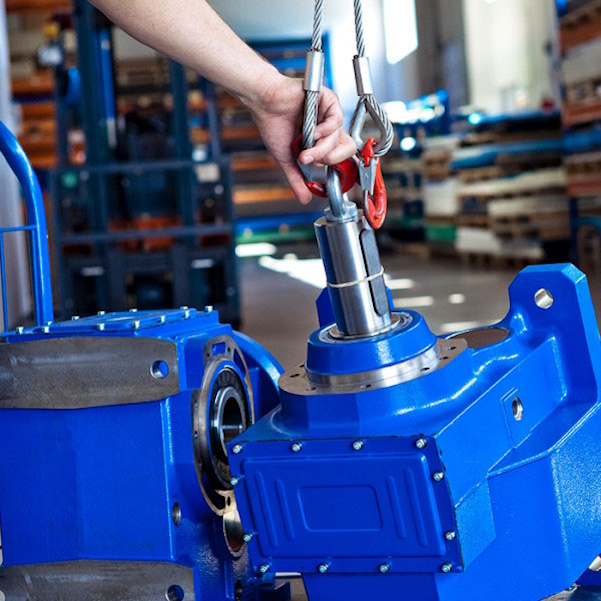

Когда необходим мотор-редуктор?
Мотор-редуктор является обязательным элементом в многих индустриальных и технических отраслях. Это устройство обязательно в случаях, когда требуется значительное понижение скорости при сохранении высокого крутящего момента.
Транспортные механизмы: Мотор-редуктор активно используется в транспортных системах, таких как конвейеры и ленточные транспортеры. В этих условиях мотор-редуктор обеспечивает приводные механизмы достаточным крутящим моментом для эффективной работы.
Промышленные процессы: Мотор-редуктор незаменим в промышленности. Он помогает обрабатывать материалы, регулировать скорость процессов и поддерживать высокую производительность оборудования.
Электромеханические системы: Везде, где невозможно напрямую привести в действие механизм при помощи электродвигателя, на помощь приходит редуктор. Он снижает скорость и увеличивает момент.
Отправной точкой для понимания потребности в мотор-редукторе является простое знание: редуктор используется только тогда, когда без него обойтись нельзя. Если речь идет о машинах и оборудовании, где требуется снижение скорости и усиление момента, то вам, без сомнения, потребуется мотор-редуктор.
Основательное понимание мотор-редукторов и их применения поможет профессионалам в области инженерии и промышленности работать более эффективно и безопасно. Мотор-редуктор является основой многих механизмов, и без правильного понимания его работы и назначения, результативность может пострадать. Он является неотъемлемой частью Модернизации промышленности и повышения эффективности производства при сохранении безопасности рабочих условий.
Следует помнить, что подбор мотор-редуктора должен осуществляться индивидуально для каждого случая, учитывая специфику оборудования и характер работы.
Характеристики мотора-редуктора
Основными характеристиками универсальной разновидности являются:
- Передаточное число
- Частоты осуществления вращений вала выходного типа в оборотах в минуту
- Скорость осуществления крутящего момента на валу выходного типа в Н умноженных на метр
- Максимальные допустимые показатели нагрузки радиального типа в Н
Все эти параметры необходимо предварительно изучить, и только после этого выбирать оптимальный тип товара среди множества предложений, представленных на рынке. Расчет показателей мотор-редуктора осуществляется с учетом оптимального типа нагрузки, а также показателям крутящего усилия и длительности осуществления работы на протяжении суток. Также стоит обратить внимание и на такой момент, как количество активаций в час, так как этот момент также может оказать определенное влияние.

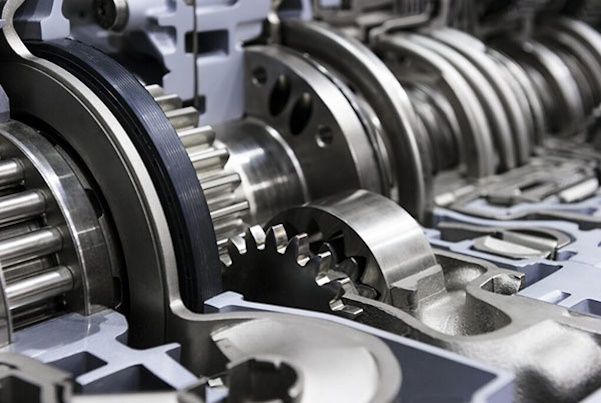

Конструкция мотор-редукторов
Конструкция мотор-редуктора важна, так как она определяет его производительность, надежность и долговечность. Она включает в себя выбор материалов, таких как сталь и алюминий, дизайн и расположение элементов, таких как электромагниты и передачи.
В выборе мотор-редуктора есть множество факторов, которые важно учесть. Во-первых, необходимо выбирать мотор-редуктор на основе типа приложения и его специфических требований. Например, если требуется высокая степень точности и большой момент вращения, вам может потребоваться выбрать мотор-редуктор с высокой степенью передаточного отношения.
Прежде всего, в общей конструкции мотор-редуктора можно выделить две основные части: сам мотор и редуктор.
Электрический мотор получает электрическую энергию и преобразует ее в механическую, создавая вращающееся движение. Современные электрические моторы могут иметь различные формы и размеры, и их выбор зависит от многих факторов, включая требования к эффективности и тепловым характеристикам.
Редуктор является другой центральной частью мотор-редуктора. Он снижает скорость вращения мотора до требуемого уровня, увеличивая при этом крутящий момент. Редукторы могут быть сделаны из различных материалов и иметь различные дизайны, в зависимости от их предполагаемого использования.
Составные части мотор-редукторов
- Электродвигатель
- Шестеренчатые передачи
- Валы и подшипники
- Картер, крышки опоры, фланцы
В настоящее время разработано множество типов мотор-редукторов, предназначенных для разных применений и условий. Это включает в себя:
Цилиндрические мотор-редукторы: Они имеют простую и компактную конструкцию, что делает их идеальными для использования в условиях ограниченного пространства.
Червячные мотор-редукторы: Их главная особенность - возможность изменения направления вращения. Они также обеспечивают высокую степень передачи при низкой скорости вращения.
Планетарные мотор-редукторы: Они обладают высокой плотностью мощности и отличаются высокой точностью передачи, что делает их идеальными для прецизионного управления.

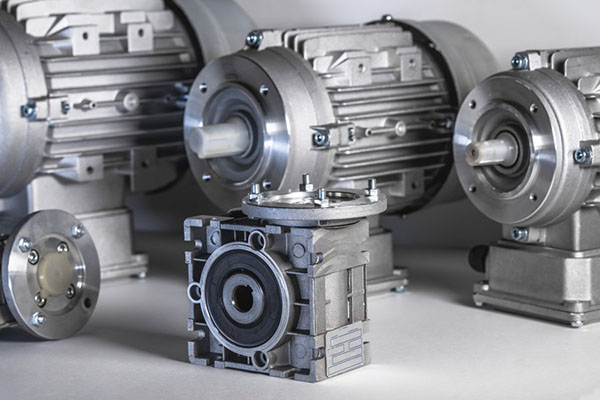

Электродвигатели для мотор-редукторов
В эпоху передовых технологий важную роль играют мотор-редукторы, которые являются непревзойдёнными примерами хитроумной инженерии. Эти устройства активно используются во многих отраслях промышленности, включая автомобильную, строительную, медицинскую и многих др. Центральным элементом мотор-редуктора являются электродвигатели. Давайте рассмотрим, как электродвигатели для мотор-редукторов обеспечивают их функционирование.
В основе каждого мотор-редуктора лежит электродвигатель, который преобразует электрическую энергию в механическую силу. Это ключевой процесс, который делает электродвигатели незаменимыми в воплощении идей современного машиностроения.
Различные типы электродвигателей используются в соответствии с требуемыми характеристиками мотор-редуктора. Например, есть AC (alternating current) электродвигатели или двигатели переменного тока, которые используются в промышленных приложениях, где требуется высокая мощность. С другой стороны, DC (direct current) электродвигатели или двигатели постоянного тока, главным образом применяются в устройствах, где требуется точное регулирование скорости.
Характеристики электродвигателя жизненно важны, когда речь заходит о выборе мотор-редуктора для конкретной функции. Так, электродвигатели с большим крутящим моментом используются в тяжёлых системах, требующих большой выходной мощности. В то же время, двигатели с высокой скоростью вращения подобраны для устройств, где важна быстрая реакция.
Часто неоспоримым преимуществом электродвигателей становится их энергоэффективность. Благодаря передовым технологическим решениям современных электродвигателей, можно значительно сократить затраты на энергию, увеличив при этом продолжительность работы механизма.
Углубляясь в тему электродвигателей для мотор-редукторов, стоит подробнее остановиться на типах современных электродвигателей и критериях их выбора. Благодаря техническому прогрессу, на сегодняшний день мы имеем дело с огромным разнообразием моделей, различающихся по функциональности и применяемости.
Первоначально следует различать два основных типа электродвигателей - синхронные и асинхронные. Синхронные двигатели обладают стабильной скоростью, но требуют сложного управления и большей стоимости. В то время как асинхронные двигатели позволяют настраивать скорость, но не обладают такой высокой эффективностью.
Разновидности мотор-редукторов
При осуществлении выбора оптимального варианта, необходимо учитывать характеристики и особенности, а также все включенные в состав компоненты.
При этом применение планетарных механизмов предполагает получение достаточно высоких показателей КПП, в также соосного расположения валов. Кроме того, пользователю предоставляется возможность поменять положение установки на вертикальное, и при этом при небольших размерах, что позволяет осуществить установку наиболее удобным способом. Продолжительность работы оказывается довольно внушительной на фоне аналогов.
Мотор-редуктор червячный имеет низкие показатели коэффициенты полезного действия, но при этом плавность хода оказывается отменной, также, как и показатели самостоятельного торможения. В отличие от прочих разновидностей, это не имеет реверсивного типа движения, вследствие чего ее использование может быть ограничено.
Вариации с цилиндрическим типом передачи выпускаются не только со стандартным расположением валов, но и с параллельным, вследствие чего можно будет без проблем подобрать вариант с нужными характеристиками. При этом КПП оказывается значительно выше, чем у всех имеющихся аналогов, а также отлично организуются передаточные отношения. Главное преимущество – возможность круглосуточной работы.
Конический тип часто используется в случаях, если требуется регулярный запуск и остановка работы. При этом они могут использоваться в местах с неравномерной нагрузкой. Они представлены, преимущественно, в двухступенчатом виде.

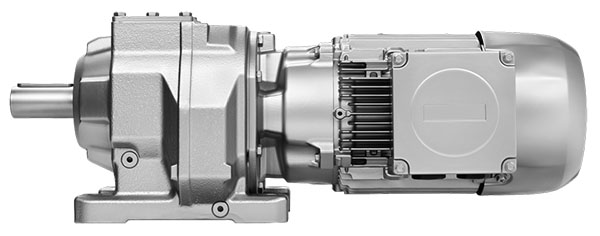

Цилиндрические мотор-редукторы
Цилиндрические мотор-редукторы отличаются высокий надежностью, продолжительной службой и эффективностью использования в различных отраслях промышленности. Они отличаются компактностью, низким уровнем шума и эффективным использованием энергии. Серия цилиндрических мотор-редукторов разработана с учетом требований потребителей, что обеспечивает максимальную эффективность работы оборудования и его продолжительный срок службы. Цилиндрические мотор-редукторы способны выдерживать высокие механические нагрузки и работать в условиях высокой температуры или вибрации. Это уникальное оборудование, которое обладает широким диапазоном применения в промышленности.
Используя цилиндрические мотор-редукторы серии F/FA/FAF, RC/RCF, 5МП, 5МПО, 1МЦ2С, 4МЦ2С, 3МПз и прочие, можно обеспечить идеальное сочетание мощности и размера для широкого спектра применений. Мощность в диапазоне от 0,12 до 200 кВт, позволяет подобрать устройства для широкого спектра задач.
Особенностью мотор-редукторов серии RC/RCF является их гибкость в использовании, их можно использовать в различных сферах промышленности. За счет своих технических характеристик, они являются долговечными и надежными решениями.
Цилиндрические мотор-редукторы 5МП, 5МПО, 1МЦ2С, 4МЦ2С и 3МПз с высоким КПД обеспечивают мощную и эффективную работу в различных условиях эксплуатации. Они обладают высокой устойчивостью к нагрузкам и долгой сроком эксплуатации, что делает их предпочтительным выбором для многих производств.
Итак, использование цилиндрических мотор-редукторов — это надежное решение, обеспечивающее эффективность и долговечность даже в самых сложных условиях эксплуатации. Наличие различных серий обеспечивает возможность выбора наиболее подходящего решения для каждого конкретного случая.
Продолжая тему цилиндрических мотор-редукторов, перейдем к обзору характеристик и комплектации мотор-редукторов серии F/FA/FAF, RC/RCF, 5МП, 5МПО, 1МЦ2С, 4МЦ2С, 3МПз.
Серия 1МЦ2С и 4МЦ2С являются высоконадежной серией российского производства. Предлагаются эти провода в разных вариантах исполнения. Их мощность также составляет от 0,12 до 200 кВт. Высокий КПД этих моторов дает преимущество при использовании в тяжелых условиях, а устойчивость к нагрузкам увеличивает срок службы оборудования.

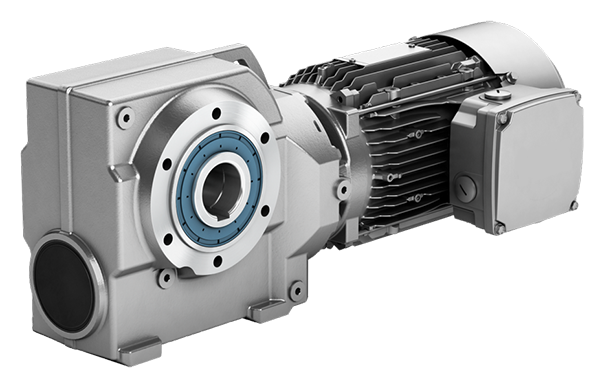

Червячные мотор-редукторы
Червячные мотор-редукторы являются неотъемлемой частью многих современных производственных процессов. Они широко используются в ряде индустрий благодаря своим отличным характеристикам и стабильной работоспособности. Настоящий обзор представляет собой полное руководство по червячным мотор-редукторам, включая их основные функции, преимущества и области применения.
Червячный мотор-редуктор — это односкоростной передаточный механизм, использующий редукторную часть. Он построен на базе червячного редуктора, обеспечивающего линейное движение механизма. Червячный мотор-редуктор общепромышленного назначения уникален тем, что он может передавать движение с высокой мощностью и большим крутящим моментом при низкой скорости.
Каждый червячный мотор-редуктор обычно комплектуется электродвигателем, корпусом редуктора, внутренними компонентами, включающими червячную пару и валы, а также подшипниками. Дополнительные опции, такие как защита от перегрузки, электронное управление и тормозные системы, также доступны в некоторых моделях.
Основное преимущество червячных мотор-редукторов – высокая эффективность. Они способны работать на высоких скоростях без существенного увеличения температуры, что позволяет отличительно сохранять энергии и снижать износ деталей. Что касается надёжности, то червячные мотор-редукторы оснащены системами защиты от перегрузок, что увеличивает их долговечность.
Помимо прочего, червячные мотор-редукторы отличаются гибкостью использования. Они применяются в различных областях - от крупной промышленности до бытовых приборов. От приводов для промышленного оборудования и электромеханических систем до подъемных механизмов и автоматизированных систем управления - везде, где требуется надежная передача мощности и преобразование скорости.
Одноступенчатые червячные мотор-редукторы обладают простой конструкцией и используются там, где не требуется большое передаточное отношение. Их преимущество - надежность и долговечность.
Двухступенчатые мотор-редукторы предлагают большее передаточное отношение по сравнению с одноступенчатыми и используются в ситуациях, где необходима большая выходная мощность.
Сферы применения мотор-редукторов
Обычно мотор-редукторы применяются в разных сферах промышленности — на заводах и производственных цехах. Электродвигатели с силовым редуктором монтируются в средствах автоматизации (например, на ленточных конвейерах), системах управления, передвижных грузовых подъемниках, медицинской и строительной технике, другом промышленном оборудовании.
Моноблоки, объединяющие двигатель и редуктор, используются в горнодобывающей и деревообрабатывающей промышленности, машиностроении, сельском хозяйстве. Дополнительно они применяются в легкой промышленности — отраслях, где важно обеспечить преобразование электрической энергии.
Мотор-редукторы применяются для работы:
- элеваторов,
- конвейерных линий,
- бетономешалок,
- подъёмников,
- насосных станций,
- котельных,
- прессов,
- шлагбаумов,
- приводов открывания ворот,
- поилок на птицефабриках,
- другого оборудования.
Для использования в регионах с умеренным климатом подходят червячные, планетарные и цилиндрические мотор-редукторы. Они применяются в закрытом помещении или снаружи — под открытым небом. Перед эксплуатацией в неблагоприятных условиях передаточные редукторы дополнительно покрываются специальной краской.
Основные преимущества мотор-редукторов
Для соединения электродвигателя и редуктора применяются разные способы. Среди них — посадка на единый вал, соединение зубчатой передачей, использование центрирующих фланцев. Для соединения часто применяются клиноременная передача.
Преимущества мотор-редукторов, которые обеспечили их применение в разных отраслях промышленности:
- Компактные габариты. Самые компактные — червячные редукторы. Они могут использоваться в любых условиях, включая ограниченное пространство;
- Стабильная работа. Передаточные редукторы стабильно работают даже при неравномерной нагрузке — например, при частых пусках и остановках;
- Низкий уровень шума. За счет этого мотор-редукторы применяются в станках для обработки металла, цеховых электрокарах, бетономешалках и другом промышленном оборудовании;
- Универсальность. Используются для работы ленточных конвейерных линий, бетономешалок, другого промышленного, строительного и сельскохозяйственного оборудования;
- Простота обслуживания. Червяные, цилиндрические и другие мотор-редукторы быстро монтируются и не требуют сложного обслуживания;
- Долговечность. Рабочий ресурс, гарантированный производителем, — минимальное количество часов работы передаточных редукторов.
Одно из преимуществ червячных мотор-редукторов — максимально возможное передаточное число. Оно достигает 1:1000, что при равной мощности в разы больше, чем у остальных видов передаточных редукторов.
