Перемотка электродвигателя

Перемотка электродвигателя — это важный процесс, позволяющий восстановить работоспособность оборудования без необходимости приобретения нового устройства. В этой статье мы подробно рассмотрим, зачем нужна перемотка, какие этапы включает в себя процесс, и как выполнить перемотку статора и ротора своими руками в домашних условиях.

Зачем нужна перемотка двигателя?

Асинхронные электродвигатели широко используются в промышленности и быту благодаря своей надежности и простоте конструкции. Однако даже самое надежное оборудование со временем изнашивается. Перемотка электродвигателя становится необходимой по нескольким причинам:

1. Износ изоляции обмоток: В процессе эксплуатации изоляция обмоток подвергается воздействию температурных перепадов, вибраций, влаги, пыли и масел. Это приводит к ее деградации и, как следствие, к коротким замыканиям и пробоям на корпус.

2. Неисправности в работе: Постоянные сбои, повышенный уровень шума и вибрации, перегрев — все это признаки того, что двигатель требует обслуживания.

3. Нарушение правил эксплуатации: Несоблюдение технических норм и рекомендаций по использованию двигателя сокращает его срок службы.

Производители рекомендуют проводить перемотку низковольтных двигателей каждые 5–7 лет, высоковольтных — каждые 20–25 лет. Однако реальные условия эксплуатации могут потребовать более частой перемотки.

Преимущества перемотки перед покупкой нового двигателя

• Экономия средств: Перемотка обходится значительно дешевле приобретения нового двигателя, снижая затраты на обслуживание оборудования.

• Сокращение времени простоя: Ремонт занимает меньше времени, чем поиск, заказ и установка нового двигателя, что особенно важно для промышленных предприятий.

• Продление срока службы оборудования: Качественная перемотка восстанавливает функциональность двигателя, продлевая его эксплуатационный ресурс.

Процесс перемотки электродвигателя

Перемотка электродвигателя — сложный процесс, требующий внимательности и соблюдения определенной последовательности действий. Рассмотрим основные этапы перемотки статора и ротора.

Этап 1: Внешний осмотр и диагностика

Перед началом работ необходимо провести внешний осмотр двигателя:

• Очистка: Удалите пыль, грязь и остатки масла с поверхности двигателя.

• Проверка изоляции: Измерьте сопротивление изоляции обмоток с помощью мегаомметра.

• Определение повреждений: Выявите видимые повреждения обмоток, корпуса и механических частей.

Этап 2: Демонтаж двигателя

1. Отключение питания: Убедитесь, что двигатель обесточен и безопасен для разборки.

2. Снятие двигателя: Демонтируйте двигатель с места установки, соблюдая меры предосторожности.

3. Разборка: Снимите защитные кожухи, вентилятор охлаждения и торцевые крышки.

4. Извлечение ротора: Аккуратно выньте ротор из статора.

Этап 3: Снятие старой обмотки

1. Удаление соединений: Разъедините все электрические соединения обмоток, записав их расположение и схему подключения.

2. Снятие обмотки: Используя подходящий инструмент, удалите старые обмотки из пазов статора.

3. Очистка пазов: Тщательно очистите пазы от остатков изоляции, лака и загрязнений.

Этап 4: Определение параметров провода

1. Изучение оригинальной обмотки: Если часть обмотки сохранилась, определите диаметр провода, количество витков и способ намотки.

2. Использование справочников: При отсутствии данных обратитесь к технической документации или специализированным ресурсам для определения параметров обмотки.

Этап 5: Подготовка статора

1. Проверка состояния стали: Осмотрите статор на наличие вмятин, заусенцев или коррозии.

2. Обработка поверхностей: Удалите дефекты мелкой наждачной бумагой или надфилем, не повреждая металл.

3. Изоляция пазов: Установите новые изоляционные гильзы в пазы статора, используя специальные изоляционные материалы.

Этап 6: Подбор и изготовление новой обмотки

1. Выбор провода: Подберите провод с аналогичным сечением и типом изоляции. При необходимости скорректируйте количество витков в соответствии с изменением диаметра провода.

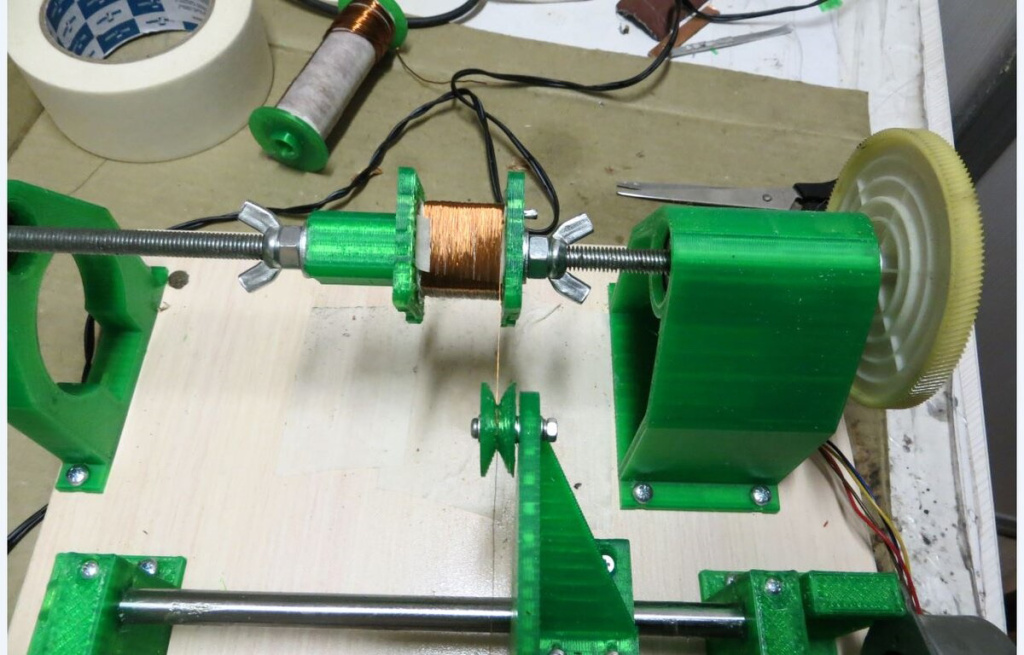

2. Изготовление катушек: Используя намоточный станок или шаблон, изготовьте новые катушки, соблюдая количество витков и размеры.

3. Соблюдение качества: Укладывайте провод виток к витку, избегая перекосов и нахлестов, чтобы обеспечить плотную и равномерную намотку.

Этап 7: Установка новой обмотки

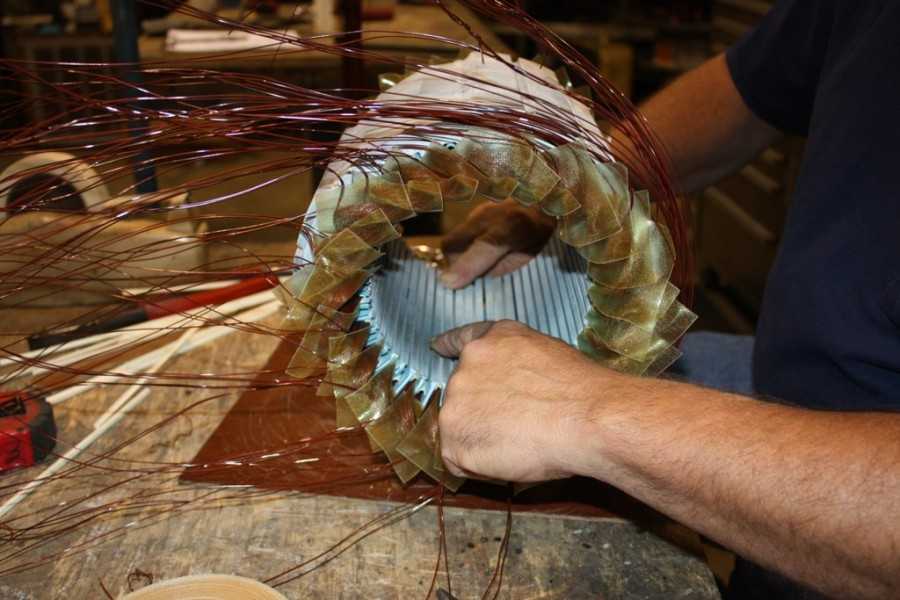

1. Укладка катушек: Аккуратно установите новые катушки в пазы статора, следя за тем, чтобы не повредить изоляцию.

2. Фиксация обмотки: Закрепите обмотку в пазах с помощью клиньев или бандажной ленты из изоляционного материала.

3. Соединение обмоток: Соедините катушки по схеме "звезда" или "треугольник", обеспечив надежную изоляцию мест соединений.

Этап 8: Пропитка и сушка

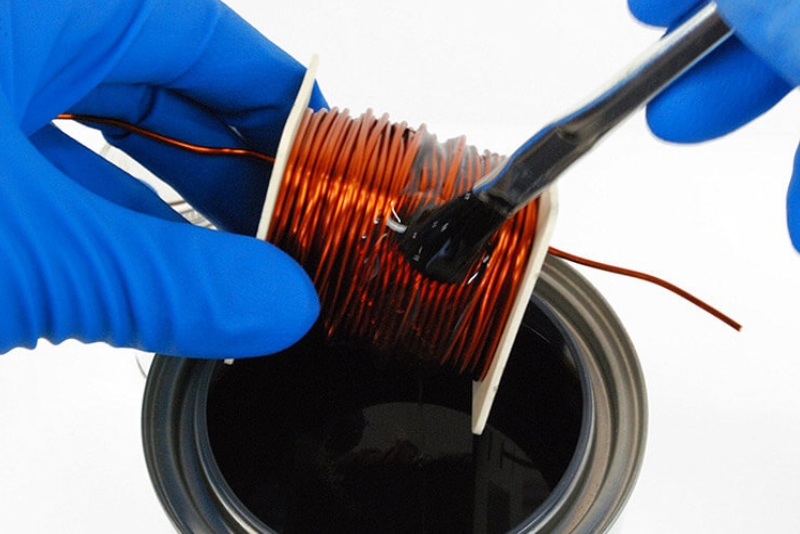

1. Пропитка лаком: Нанесите на обмотку изоляционный лак, обеспечивающий защиту от влаги и улучшение электрических характеристик.

2. Сушка: Поместите статор в сушильную камеру или печь, выдерживая при температуре 130–135°C до полного высыхания лака.

Этап 9: Сборка двигателя

1. Установка ротора: Вставьте ротор обратно в статор, убедившись в правильности установки.

2. Монтаж крышек и вентилятора: Установите торцевые крышки, закрепите вентилятор охлаждения и защитные кожухи.

3. Проверка вращения: Убедитесь, что вал двигателя вращается свободно без заеданий.

Этап 10: Проверка и тестирование

1. Измерение сопротивления: Проведите замеры сопротивления обмоток и изоляции с помощью омметра и мегаомметра.

2. Проверка на короткое замыкание: Убедитесь в отсутствии замыканий между обмотками и на корпус.

3. Пробный запуск: Подключите двигатель к пониженному напряжению и проверьте его работу на холостом ходу.

4. Наблюдение за работой: Следите за уровнем шума, вибрации и температурой двигателя в течение испытательного периода.

Процесс перемотки ротора (якоря) электродвигателя

Перемотка ротора требуется реже, но в некоторых случаях, при повреждении обмотки или замыкании, она необходима. Процесс перемотки ротора имеет свои особенности.

Этапы и особенности перемотки якоря электродвигателя

1. Диагностика состояния ротора: Используйте специальное оборудование для выявления повреждений обмотки и замыканий.

2. Снятие старой обмотки: Аккуратно удалите старые витки, сохраняя форму и размеры секций для ориентира.

3. Проверка механических элементов: Осмотрите коллектор, втулки подшипников и другие детали на предмет износа. При необходимости замените их.

4. Установка новой изоляции: Обновите изоляцию пазов ротора, используя качественные материалы.

5. Намотка новых секций: Намотайте новые секции обмотки, соблюдая оригинальные параметры и конфигурацию.

6. Соединение с коллектором: Надежно закрепите обмотки на пластинах коллектора, обеспечив хороший контакт.

7. Прессовка и пропитка: Запрессуйте обмотку, нанесите изоляционный лак и просушите якорь в печи.

8. Финальные испытания: Проведите электрические и механические тесты для проверки качества работы ротора.

Практические советы по перемотке электродвигателя своими руками

• Соблюдайте технику безопасности: Работайте в защитных перчатках и очках, используйте инструменты с изолированными ручками.

• Тщательная подготовка: Перед началом работ убедитесь в наличии всех необходимых материалов и инструментов.

• Детальная документация: Фотографируйте и записывайте все этапы разборки и намотки для облегчения сборки и устранения ошибок.

• Качество материалов: Используйте только качественные провода и изоляцию, соответствующие техническим требованиям.

• Контроль намотки: Укладывайте провод равномерно, виток к витку, избегая перекосов и перекрытий.

• Проверка изоляции: После намотки и перед пропиткой обязательно проверьте сопротивление изоляции.

• Использование правильного лака: Выбирайте лак, соответствующий типу двигателя и условиям эксплуатации.

• Профессиональное оборудование: По возможности используйте специализированные станки и инструменты для намотки и пропитки.

Когда нужна перемотка двигателя?

Необходимость в перемотке двигателя возникает в следующих случаях:

• Повреждение изоляции обмоток: Это может быть вызвано перегревом, механическими повреждениями или воздействием агрессивных сред.

• Снижение производительности: Если двигатель не развивает номинальную мощность, это может свидетельствовать о проблемах с обмоткой.

• Неисправности и сбои в работе: Частые отключения, перегрев, повышенный шум и вибрация требуют диагностики и возможной перемотки.

• Плановое обслуживание: Регулярная перемотка в соответствии с рекомендациями производителя продлевает срок службы двигателя.

Заключение

Перемотка электродвигателя — сложный, но важный процесс, который может быть выполнен своими руками при наличии необходимых знаний и навыков. Правильное выполнение всех этапов перемотки обеспечивает восстановление работоспособности двигателя, его эффективность и долговечность. При возникновении сомнений или сложностей рекомендуется обратиться к профессионалам, имеющим опыт и специализированное оборудование.
