Шаговые двигатели широко используются в различных областях промышленности и техники благодаря своей точности и надежности. В этой статье мы рассмотрим, что такое шаговый двигатель, принцип его работы, виды, способы управления и области применения.

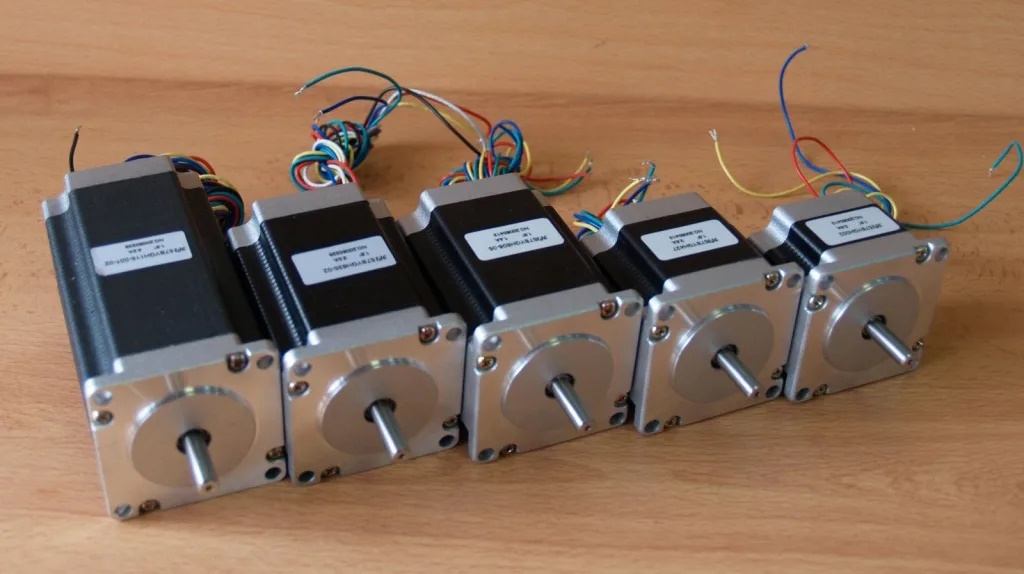

Что такое шаговый двигатель
Шаговый двигатель — это электрический привод, который преобразует электрическую энергию в механическую, осуществляя дискретные перемещения ротора. Каждое перемещение ротора фиксируется, что позволяет точно контролировать его положение без необходимости в обратной связи.
Особенности шагового двигателя
- Дискретные перемещения: Ротор поворачивается на фиксированный угол (шаг) при получении каждого импульса.
- Фиксация позиции: После каждого шага ротор удерживается в заданном положении.
- Высокая точность: Позволяет точно контролировать положение без датчиков обратной связи.
Принцип работы шагового двигателя
Шаговый двигатель работает на основе взаимодействия магнитных полей статора и ротора. Управление осуществляется путем подачи последовательности электрических импульсов на обмотки статора.
Основные этапы работы:
- Подача напряжения на обмотки статора через клеммы.
- Создание магнитного поля в обмотках, которое взаимодействует с ротором.
- Перемещение ротора на фиксированный угол под воздействием магнитного поля.
- Фиксация положения ротора до следующего импульса.
Принцип пошагового вращения
- Обмотки статора включаются поочередно, создавая вращающееся магнитное поле.
- Ротор, взаимодействуя с этим полем, совершает шаговые перемещения.
- Направление вращения может быть изменено путем изменения последовательности подачи сигналов на обмотки.

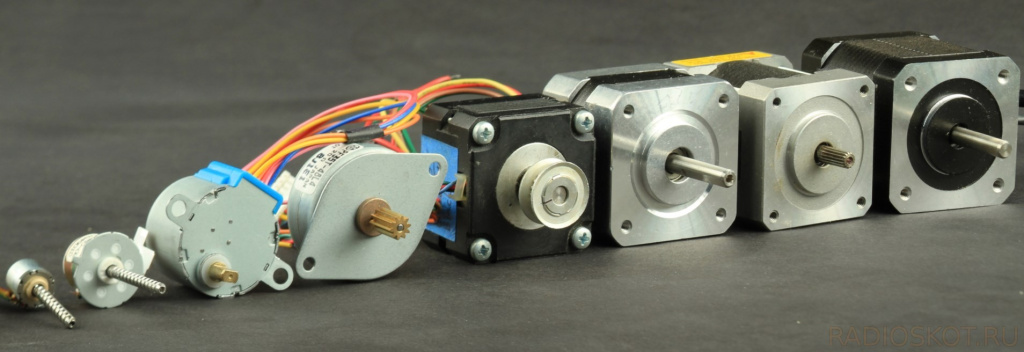

Виды шаговых двигателей
Шаговые двигатели классифицируются по конструкции ротора и количеству обмоток.

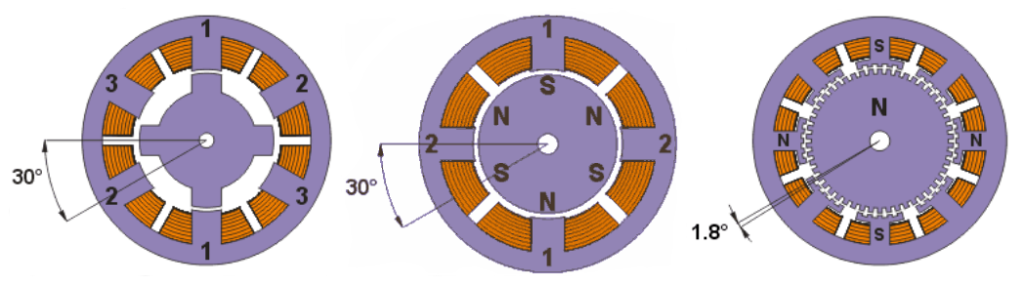

По конструкции ротора:
- Двигатели с переменным магнитным сопротивлением
- Двигатели с постоянными магнитами
- Гибридные шаговые двигатели
Шаговые двигатели с переменным магнитным сопротивлением
Ротор выполнен из магнитомягкого материала с зубчатой формой. Отсутствует собственное магнитное поле. Движение обеспечивается за счет изменения магнитного сопротивления в зависимости от положения ротора относительно статора.
Особенности:
- Нет удерживающего момента при отсутствии питания.
- Угол шага составляет 5–15 градусов.
- Применяются в системах, где не требуется высокая точность.
Шаговые двигатели с постоянными магнитами
Ротор содержит постоянные магниты, обеспечивая собственное магнитное поле. Взаимодействие магнитных полей ротора и статора обеспечивает шаговое перемещение.
Особенности:
- Угол шага может быть уменьшен увеличением числа пар полюсов.
- Высокая точность позиционирования.
- Шаг составляет от 7.5 до 15 градусов.
Гибридные шаговые двигатели
Объединяют преимущества двух предыдущих типов. Ротор имеет зубчатую структуру и постоянные магниты.
Особенности:
- Малый угол шага (от 0.9 до 5 градусов).
- Высокий крутящий момент.
- Широко применяются в высокоточных системах, таких как станки с ЧПУ и 3D-принтеры.
Принцип управления шаговым двигателем
Управление шаговым двигателем осуществляется путем подачи последовательности импульсов на обмотки статора. Существует несколько режимов управления:
Полношаговый режим
- Однофазное возбуждение: В каждый момент времени питается только одна обмотка.
- Двухфазное возбуждение: Питаются две обмотки одновременно, что увеличивает крутящий момент.
Полушаговый режим
Чередование однофазного и двухфазного возбуждения. Позволяет уменьшить угол шага вдвое, увеличивая количество шагов за оборот.
Преимущества:
- Более плавное движение.
- Увеличение точности позиционирования.
Микрошаговый режим
Подача на обмотки синусоидальных токов, позволяющая разделить шаг на множество микрошагов (до 256 и более). Обеспечивает максимально плавное движение и высокую точность.
Преимущества:
- Минимизация вибраций и резонансов.
- Высочайшая точность позиционирования.
Достоинства и недостатки шаговых двигателей
Достоинства
- Высокая точность позиционирования без обратной связи.
- Простота управления: Позиция контролируется количеством поданных импульсов.
- Удержание позиции без питания благодаря удерживающему моменту.
- Надежность: Отсутствие изнашиваемых элементов, таких как щетки.
- Быстрый отклик: Мгновенный старт, остановка и реверс.
Недостатки
- Ограниченная скорость вращения.
- Риск резонанса при определенных частотах.
- Сложность управления в микрошаговом режиме.
- Потеря синхронизации при перегрузках или пропуске шагов.
Важные характеристики шаговых двигателей
- Угол шага: Обычно от 0.9° до 7.5°.
- Крутящий момент: Максимальный момент, развиваемый двигателем.
- Номинальный ток и напряжение: Параметры питания обмоток.
- Индуктивность обмоток: Влияет на скорость нарастания тока и, соответственно, на скорость работы двигателя.
- Сопротивление обмоток: Определяет ток при заданном напряжении.
Подключение шаговых двигателей
Шаговые двигатели могут иметь различное количество выводов:
- 4 вывода: Биполярные двигатели без средних точек в обмотках.
- 6 выводов: Универсальные двигатели с отводами от середины обмоток (можно подключать как униполярно, так и биполярно).
- 8 выводов: Позволяют гибко настраивать параметры подключения.
Важно соблюдать правильность подключения обмоток для обеспечения корректной работы двигателя.
Виды управления шаговыми двигателями
Без контроллера
Управление осуществляется напрямую от микроконтроллера или логической схемы через драйверы (например, с использованием H-мостов). Подходит для простых систем с низкими требованиями к точности.
С контроллером
Используется специализированный контроллер или драйвер шагового двигателя, который управляет обмотками по заданным сигналам от управляющего устройства (например, микроконтроллера).
Преимущества использования контроллера:
- Упрощение схемы управления.
- Возможность микрошагового режима.
- Защита двигателя от перегрузок и короткого замыкания.
Шаговые двигатели и их отличие от двигателей постоянного тока
- Двигатели постоянного тока обеспечивают непрерывное вращение ротора при подаче напряжения.
- Шаговые двигатели совершают дискретные перемещения (шаги) при подаче импульсов.
Основные отличия:
- Контроль положения: Шаговый двигатель точно контролирует положение без датчиков.
- Управление скоростью: В шаговом двигателе скорость зависит от частоты импульсов.
- Требования к управлению: Шаговый двигатель требует более сложной схемы управления.
Линейные шаговые двигатели
Линейные шаговые двигатели преобразуют электрические импульсы непосредственно в линейное перемещение без использования механических преобразователей.
Области применения:
- Автоматизация производственных процессов.
- Прецизионное позиционирование в координатных системах.
- Системы подачи материалов и компонентов.
Режимы работы шагового двигателя
Режим одиночного шага
Двигатель совершает один шаг при получении одного импульса. Применяется для точного позиционирования.
Режим непрерывного вращения
При подаче последовательности импульсов двигатель вращается с частотой, пропорциональной частоте импульсов.
Важные параметры режима работы:
- Приемистость: Максимальная частота импульсов, при которой двигатель работает без пропуска шагов.
- Предельная механическая характеристика: Зависимость максимального крутящего момента от частоты импульсов.
Заключение
Шаговые двигатели являются незаменимыми элементами в системах, требующих точного контроля положения и скорости. Благодаря разнообразию типов и способов управления, они нашли широкое применение в промышленности, медицине, робототехнике и бытовой технике.
