В данной статье мы подробно рассмотрим, что такое зубчатые передачи, какие существуют виды передач и зубчатых механизмов, их классификация, особенности и принцип работы. Также узнаем, какие материалы используются при изготовлении и в каких отраслях применяются эти механические устройства.
Что называется зубчатой передачей
Зубчатая передача — это механический узел, предназначенный для передачи крутящего момента и движения от одного вала к другому с помощью зубчатых колес. Простыми словами, зубчатый механизм состоит из двух или более зубчатых колес, зубья которых входят в зацепление, обеспечивая передачу вращательного или поступательного движения между валами.
Зубчатые передачи являются основным элементом в машиностроении и широко используются для изменения скорости вращения, направления движения и величины крутящего момента. Они обеспечивают надежную и эффективную работу различных механизмов благодаря отсутствию проскальзывания и высокой степени точности передачи движения.
Из чего состоит зубчатая передача
Данный механизм технически прост и состоит из следующих основных элементов:
-
Корпус: служит для фиксации деталей при работе и содержит смазочные материалы. Изготавливается из стойких к коррозии материалов, таких как чугун или нержавеющая сталь. Форма корпуса зависит от модели механизма и области его применения.
-
Зубчатые колеса (шестерни): основные элементы, взаимодействующие друг с другом и передающие крутящий момент. Одна шестерня является ведущей, другая — ведомой. Параметры зубчатых колес, такие как количество зубьев, модуль и форма зубьев, определяют характеристики передачи.
-
Вал: отвечает за передачу вращения зубчатым колесам посредством зацепления зубьев. Валы устанавливаются на подшипниках для обеспечения свободного и точного вращения.
Устройство
Конструкция зубчатой передачи включает в себя:
- Монтажную опору или корпус для фиксации зубчатых колес и обеспечения неподвижности осей относительно друг друга.
- Зубчатые колеса или шестерни, которые непосредственно взаимодействуют и передают крутящий момент.
- Вал, обеспечивающий передачу мощности и работу устройства.
Функционал
В составе механизмов зубчатые передачи выполняют различные функции:
- Передача усилия между валами.
- Преобразование вращательного движения в поступательное и наоборот.
- Изменение скорости вращения и величины крутящего момента.
- Служат в качестве редуктора или мультипликатора.
Классификация зубчатых передач
Существует множество типов и видов зубчатых передач, классифицируемых по различным признакам. Рассмотрим основные критерии классификации зубчатых передач.
По расположению осей валов
- Параллельные: оси валов расположены параллельно друг другу. Это наиболее распространенный и простой тип передачи.
- Пересекающиеся: оси валов пересекаются под определенным углом, обычно под прямым.
- Перекрещивающиеся: оси валов не параллельны и не пересекаются, но находятся в разных плоскостях.
По типу зубьев
- Прямозубые: зубья расположены параллельно оси вращения. Применяются в механизмах с невысокой скоростью.
- Косозубые: зубья расположены под углом к оси вращения, что обеспечивает плавное зацепление и снижает уровень шума.
- Шевронные: имеют V-образную форму зубьев, что компенсирует осевые силы и повышает плавность работы.
По форме поверхностей колес
Цилиндрические
Используются для передачи движения между параллельными валами.
Конические
Применяются для передачи вращения между пересекающимися валами под различными углами.
Секторные
Шестерни с зубьями на части окружности, используются в механизмах, где полный оборот не требуется.
По форме профиля зубьев
- Эвольвентный профиль: обеспечивает постоянное передаточное отношение и широко применяется в машиностроении.
- Круговой профиль (Новикова): увеличивает нагрузочную способность и снижает чувствительность к перекосам.
- Циклоидальный профиль: используется в высокоэффективных роторных машинах.
По другим параметрам
- По направлению вращения: передачи с внешним и внутренним зацеплением.
- По скорости: тихоходные, среднескоростные и быстроходные.
- По конструктивному исполнению: открытые и закрытые передачи.
Достоинства и недостатки
Достоинства
- Высокий КПД: минимальные потери энергии при передаче крутящего момента.
- Отсутствие проскальзывания: обеспечивает точное передаточное отношение.
- Компактность: позволяет создавать механизмы небольших размеров.
- Надежность и долговечность: простота конструкции снижает вероятность поломок.
Недостатки
- Шум при работе: особенно заметен на высоких скоростях.
- Высокие требования к точности изготовления: влияет на надежность и срок службы передачи.
- Необходимость регулярной смазки: для снижения износа и предотвращения перегрева.
Типы зубчатых передач
Рассмотрим основные виды зубчатых передач и их особенности.

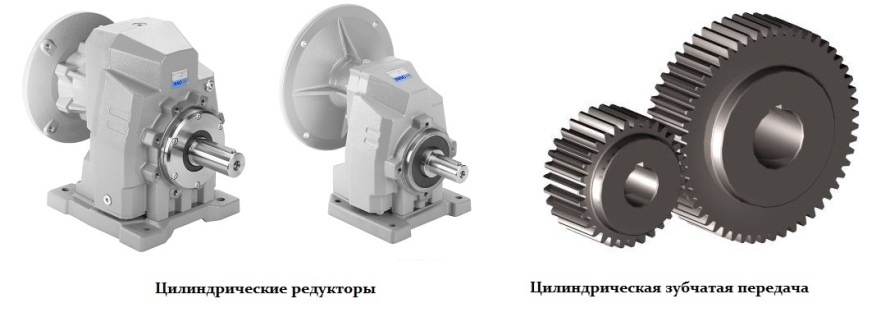

Цилиндрические зубчатые передачи
Используются для передачи движения между параллельными валами. Подразделяются на:
- Прямозубые: просты в изготовлении, но шумные на высоких скоростях.
- Косозубые: обеспечивают плавное зацепление и снижают уровень шума.
- Шевронные: сочетают преимущества косозубых передач и устраняют осевые нагрузки.

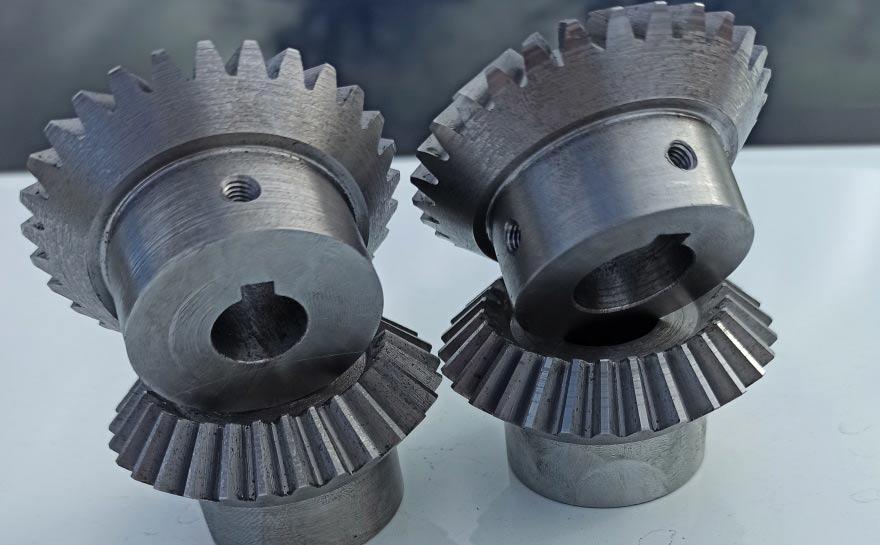

Конические зубчатые передачи
- Прямозубые конические передачи: подходят для низких скоростей.
- Спиральные (косозубые) конические передачи: обеспечивают плавность и тишину работы на высоких скоростях.
Червячные зубчатые передачи
- Преимущества: плавность хода, бесшумность, возможность значительного уменьшения скорости вращения.
- Недостатки: низкий КПД из-за трения, необходимость обильной смазки.

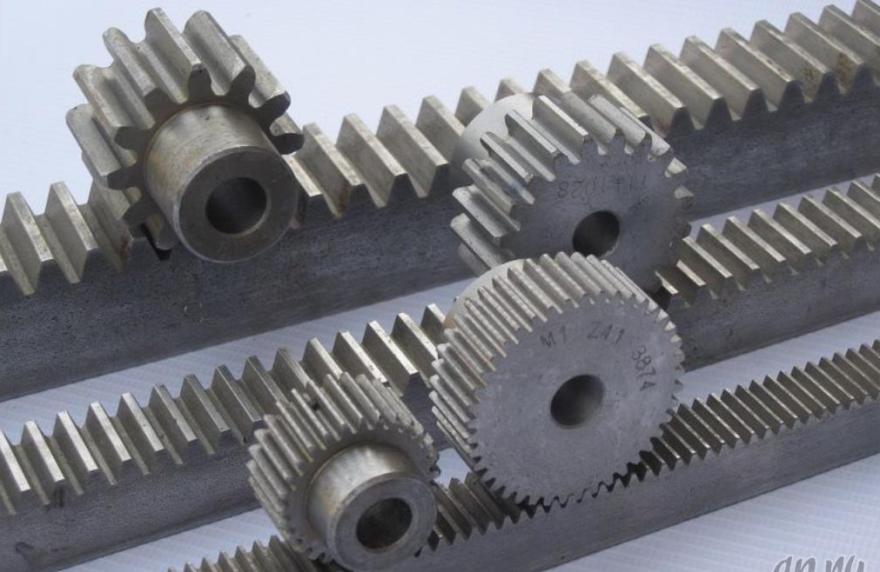

Реечные зубчатые передачи
Состоят из зубчатого колеса и зубчатой рейки. Преобразуют вращательное движение в поступательное и наоборот.
- Применение: станки, рулевые механизмы, подъемные устройства.

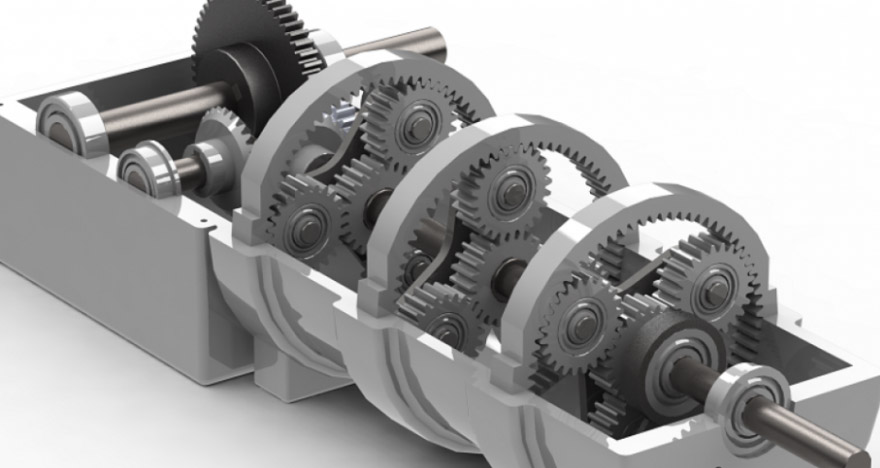

Планетарные передачи
- Преимущества: компактность, высокая нагрузочная способность, большие передаточные числа.
- Применение: автоматические коробки передач, редукторы, авиационная и космическая техника.
Форма зуба и характеристики
Зубья зубчатых колес могут иметь различные формы, влияющие на характеристики передачи.
- Прямые зубья: используются в прямозубых передачах, просты в изготовлении.
- Косые зубья: улучшают плавность хода, снижают шум, но увеличивают трение.
- Шевронные зубья: компенсируют осевые нагрузки, повышают плавность и надежность работы.
- Круговые зубья (Новикова): обеспечивают плавное зацепление и высокую нагрузочную способность.
Материалы
Для изготовления зубчатых передач используются материалы, обеспечивающие прочность и износостойкость.
- Сталь: основной материал для зубчатых колес и валов. Часто подвергается термической обработке (закалка, цементация) для повышения твердости.
- Чугун: применяется для корпусов и крупных колес, где важна устойчивость к вибрациям.
- Сплавы цветных металлов: бронза, латунь используются в червячных передачах для уменьшения трения.
Области применения
Зубчатые передачи широко применяются в различных отраслях промышленности:
- Морское оборудование: Используются на судах для передачи крутящего момента в системах привода, лебедках и других механизмах.
- Конвейерные системы: Обеспечивают движение лент и цепей в производственных линиях и складах.
- Энергетика: Применяются в турбинах, генераторах и другом оборудовании электростанций для передачи больших мощностей.
- Ветряные турбины: Используют зубчатые передачи для увеличения скорости вращения генераторов.
- Автомобильная промышленность: Ключевой элемент трансмиссии, включая механические и автоматические коробки передач.
- Сельское хозяйство: Применяются в тракторах, комбайнах и другой технике для обеспечения движения и работы навесного оборудования.
- Горнодобывающая промышленность: Используются в оборудовании для добычи и переработки полезных ископаемых, обеспечивая надежную работу в тяжелых условиях.
Как классифицируются зубчатые передачи
Классификация зубчатых передач позволяет подобрать оптимальный вариант для конкретных условий эксплуатации.
По конфигурации
- Двухколесные передачи: классическая схема с двумя зубчатыми колесами.
- Планетарные передачи: сложные механизмы с несколькими колесами и перемещающимися осями.
- Червячные передачи: используют червяк и червячное колесо для передачи движения под углом.
По другим параметрам
- Тихоходные: окружная скорость до 3 м/с.
- Среднескоростные: окружная скорость от 3 до 15 м/с.
- Быстроходные: окружная скорость свыше 15 м/с.
Заключение
Зубчатые передачи являются неотъемлемой частью современных механизмов и машин. Их разнообразие позволяет применять их в самых разных отраслях, от машиностроения до энергетики и сельского хозяйства. Правильный выбор типа и конструкции зубчатой передачи обеспечивает надежность, эффективность и долговечность работы оборудования.
