Частотный преобразователь, или преобразователь частоты - электротехническое устройство (система управления), используемое для контроля скорости и/или момента двигателей переменного тока путем изменения частоты и напряжения питания электродвигателя.

Согласно ГОСТ 23414-84 полупроводниковый преобразователь частоты - полупроводниковый преобразователь переменного тока, осуществляющий преобразование переменного тока одной частоты в переменный ток другой частоты

Частотный преобразователь - это устройство, используемое для того чтобы обеспечить непрерывное управление процессом. Обычно частотный преобразователь способен управлять скоростью и моментом асинхронных и/или синхронных двигателей.

Преобразователи частоты находят все более широкое применение в различных приложениях промышленности и транспорта. Благодаря развитию силовых полупроводниковых элементов, инверторы напряжения и инверторы тока с ШИМ управлением получают все более широкое распространение. Устройства, которые преобразуют постоянный сигнал в переменный, с желаемым напряжением и частотой, называются инверторами. Такое преобразование может быть осуществлено с помощью электронных ключей (BJT, MOSFET, IGBT, MCT, SIT, GTO) и тиристоров в зависимости от задачи.

На данный момент основная часть всей производимой электрической энергии в мире используется для работы электрических двигателей. Преобразование электрической мощности в механическую мощность осуществляется с помощью электродвигателей мощностью от меньше ватта до нескольких десятков мегаватт.

• Современные электроприводы должны отвечать различным требованиям таким как:максимальный КПД;
• Широкий диапазон плавной установки скорости вращения, момента, ускорения, угла и линейного положения;
• Быстрое удаление ошибок при изменении управляющих сигналов и/или помех;
• Максимальное использование мощности двигателя во время сниженного напряжения или тока;

• надежность, интуитивное управление.

Разновидности частотных преобразователей

Высоковольтные двухтрансформаторные

Принцип работы такого прибора заключается в последовательном преобразовании напряжения при помощи понижающего и повышающего трансформатора, преобразования частоты низковольтным преобразователем, а также сглаживание пиковых перенапряжений на выходе с помощью синусоидального фильтра. Схема работы выглядит следующим образом: питающее напряжение 6000 В подается на понижающий трансформатор и на его выходе получают 400 (660) В, далее оно подается на низковольтный преобразователь и после изменения частоты подается на повышающий трансформатор для увеличения значения напряжения до начального.

Тиристорные преобразователи

Такие устройства состоят из многоуровневых частотных преобразователей на основе тиристоров. Конструктивно они состоят из трансформатора (обеспечивающего понижение питающего напряжения), диодов (для выпрямления) и конденсаторов (для сглаживания). Также для уменьшения уровня высших гармоник применяют многопульсные схемы.

Тиристорные преобразователи имеют высокий КПД до 98 % и большой диапазон выходных частот 0-300 Гц, что для современного оборудования является положительной и востребованной характеристикой.

Транзисторные частотные преобразователи

Такие частотные преобразователи являются высокотехнологичными устройствами, которые собираются на транзисторах различного типа. Конструктивно они имеют транзисторные инверторные ячейки и многообмоточный сухой трансформатор специальной конструкции. Управляют таким преобразователем с помощью микропроцессора, что позволяет тонко настраивать работу оборудования и контролировать весь процесс работы различных двигателей. Транзисторные частотные преобразователи, так же, как и тиристорные, имеют высокий КПД и широкий диапазон регулирования частоты.

Принцип работы преобразователя частоты

Работа частотного регулятора объединяет в себе несколько этапов:

• Выпрямление сетевого напряжения входными диодными блоками.
• Сглаживание и фильтрование напряжения через конденсаторы LC-фильтр.
• С помощью микросхемы и транзисторов происходит преобразование напряжения в трехфазную волну с определенными параметрами.
• Прямоугольные импульсы на выходе интегрируются и в конечном итоге преобразуются в почти синусоидальное напряжение.

Таким образом, при частотном регулировании напряжение сначала преобразуется в постоянное, а затем инвертируется в переменное требуемой частоты.

Плюсы и опции частотного преобразователя

С его помощью можно сделать плавным запуск двигателя и регулировать частоту его оборотов (чем больше частота на выходе ЧП, тем чаще крутится вал).

Защита двигателя от перегрузок в сети – ещё один важный плюс ЧП, как и малые потери мощности при запуске. Но главным является экономия электроэнергии (~50%)

Таким образом, частотные преобразователи применяют (по средством подключения к электрическому двигателю) с целью регулирования скорости вращения ротора, момента силы вала, а также для защиты двигателя от перегрева и перегрузок. Они же позволяют встроить трёхфазный двигатель в однофазную сеть, предохраняя его от перегрева обмоток двигателя и потерь мощности.

Для мощных двигателей подключения частотных преобразователей более актуальны (особенно при соединении звездой), поскольку от пускового тока у них выходит из строя изоляция проводов.

• ЧП имеют опции:
• Пуск/Стоп;
• плавный разгон, плавное торможение;
• реверс;
• варианты управления: дискретное, аналоговое, программное (кнопками, реле, датчиками, контроллером, прочими).

Подготовка к подключению

Перед подключением необходимо удостовериться, что модель преобразователя соответствует проектной, и все характеристики частотного регулятора совпадают с параметрами электродвигателя. Также напряжение в питающей сети не должно быть ниже или выше номинального напряжения частотника. Далее выбирают место для размещения преобразователя. Оно должно удовлетворять следующим условиям:

• Класс защиты корпуса от влаги и пыли должен соответствовать месторасположению частотного регулятора. Большинство устройств имеют исполнение IP20 и предназначены для монтажа в помещениях с низкой влажностью, вентилируемых электротехнических шкафах автоматики, в щитах управления приводом. Частотники IP54 и IP65 можно устанавливать на открытых местах рядом с двигателями. Это правило касается также внешних пультов управления, которыми комплектуются частотные преобразователи многих производителей.

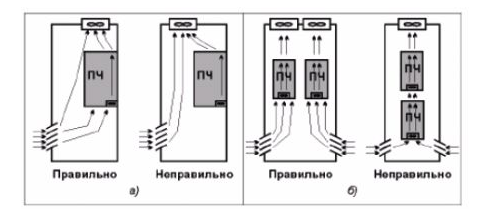

• При монтаже в шкафах требуется обеспечить необходимое расстояние от стенок и между другими частотниками и устройствами автоматики, которые нагреваются в процессе работы. Величина расстояния зависит от мощности электротехнических устройств. Мощность вентиляторов должна соответствовать количеству частотных преобразователей и других электротехнических устройств и аппаратов, размещенных в одном шкафу, чтобы обеспечить достаточный отвод тепла.
• Частотный регулятор устанавливают на достаточном расстоянии от источников мощного электромагнитного поля, сильных вибраций. При невозможности соблюдения этого условия, устройства устанавливают в экранирующих шкафах на виброгасящих опорах. Устройство монтируют на ровной поверхности из негорючего материала, в месте, где исключено воздействие прямых солнечных лучей.
• Климатическое исполнение частотника также должно соответствовать интервалу температур, высоте над уровнем моря, влажности и другим условиям эксплуатации.

Подключение

Перед установкой и выполнением подключений нужно тщательно изучить инструкцию производителя. При выполнении этих работ необходимо также следовать нормам электробезопасности и ПУЭ (Правила устройства электроустановок).

• Сечение кабелей для подключения выбирают, исходя из номинального тока двигателя и преобразователя. Обычно оно указывается в инструкции. Рекомендуется выбирать максимально возможное сечение.
• Для защиты от коротких замыканий используют предохранители и автоматические выключатели. Выбор аппаратов защиты делается по стандартной методике. При подключении преобразователя автоматические выключатели устанавливают в разрыв фазных проводов.
• Входные и выходные силовые провода прокладывают отдельно. Также необходимо предусмотреть отдельную укладку контрольного управляющего кабеля.
• Для защиты от электромагнитных помех необходимо использовать экранированные кабели цепей управления. При использовании неэкранированных проводов при длине токоведущей линии больше 50 м требуются специальные фильтры. Некоторые модели частотников имеют встроенную защиту от наводок.
• Для сглаживания высших гармоник и бросков напряжения в силовых цепях допустимо устанавливать во входной силовой цепи дроссели и фильтры ВЧ. Подключение конденсаторов не допускается.
• Заземление частотного регулятора выполняется проводом с медной жилой, сечением, указанным в паспорте преобразователя, оно должно быть не меньше сечения жил питающего силового кабеля. Присоединение к заземляющему контуру осуществляется напрямую. Нельзя применять нулевой проводник в качестве заземления.
• Соединение обмоток двигателя звезда или треугольник выбирается, исходя из номинального напряжения частотного регулятора. Значения напряжения при разных способах соединения обмоток электродвигателя указаны в технической документации или на корпусе электрической машины. Двигатели с 2-мя скоростями с фазным ротором включают на одну скорость.

• Все подключения выполняют в строгом соответствии с инструкцией производителя частотного преобразователя. При наличии вентиляторов для принудительного воздушного охлаждения электрических машин, электромагнитных и резистивных тормозов, коммутирующих аппаратов, их также подключают к соответствующим управляющим клеммам преобразователя. Запрещается использовать частотный преобразователь как блок питания для мощных элементов электропривода. Присоединение датчиков обратной связи по температуре, нагрузке, скорости вращения вала также осуществляется согласно инструкции и общим требованиям.

Первый пуск

После выполнения всех подключений необходимо еще раз проверить правильность сборки схемы и качество контактных соединений. Далее приступают к настройке преобразователя, пробному пуску привода.

• Перед подачей напряжения на частотный преобразователь необходимо убедиться, что на устройстве отключена подача команд на двигатель, а запуск электрической машины никому не повредит.
• При включении питания должны заработать встроенные в частотник вентиляторы охлаждения и загореться дисплей. На нем должно отображаться состояние “выключено” или “OFF”.
• Далее требуется восстановить заводские настройки частотного регулятора. Для этого используется ввод соответствующей команды или нажатие клавиши Reset. Некоторые модели преобразователей затем следует перезагрузить.
• Далее вводят все характеристики двигателя, фильтров и других вспомогательных элементов привода и осуществляют программирование частоты вращения, параметров регулирования и другие настройки. Некоторые модели частотников определяют фактические характеристики электродвигателей автоматически.
• Далее осуществляется пробный пуск привода в ручном режиме. При этом проверяют правильность направления вращения вала и работу двигателя во всем интервале регулируемых скоростей. При необходимости вносят корректировки в предварительные настройки.
• После чего производят окончательную настройку частотных преобразователей под регулируемый параметр и условия технологического процесса. Настройка преобразователей осуществляется с панели управления или с ПК. Эти операции должен производить специалист по автоматизации.
• Далее опробуют привод в тестовом режиме и вносят изменения в настройки, после чего проверяют корректность работы привода еще раз.

Функционал, схема подключения, порядок настройки разных типов и моделей частотных регуляторов могут существенно различаться. При выполнении монтажа и программирования частотников необходимо строго следовать общим правилам по монтажу электротехнического оборудования, инструкции и алгоритму настроек, рекомендованному производителем. Вносить изменения в ПО (программное обеспечение) и схемы подключения категорически запрещено.

Внимание! Фактические характеристики электродвигателей, долго находившихся в эксплуатации или побывавших в капитальном ремонте, могут отличаться от паспортных данных. Для частотно-регулируемого привода рекомендуется использовать новые электрические машины или частотные преобразователи, определяющие фактические параметры электродвигателей автоматически.

Техника безопасности

При установке преобразователей и настройке привода обязательно соблюдать ряд общих требований:

• Все подключения необходимо выполнять при полностью отключенном напряжении питания. Перед их выполнением необходимо проверить, что автоматический выключатель или другой коммутирующий аппарат на вводе отключен.
• В схеме питания и управления электродвигателем имеются индуктивные и емкостные элементы, которые способствуют сохранению напряжения в цепях привода после отключения питания. При монтаже и настройке преобразователей привода до 7 кВт необходимо подождать не менее 5 минут после отключения напряжения питания, для электрооборудования более 7 кВт время ожидания составляет не меньше 15 минут.
• Преобразователь должен иметь индивидуальный заземляющий проводник, присоединенный к корпусу и к заземляющему контуру напрямую.
• Нулевой и заземляющий провод должны быть присоединены к соответствующим шинам. Использовать для заземления нулевой проводник строго запрещается.
• Долговременное отключение частотно-регулируемого привода должно осуществляться контактором или автоматическим выключателем, установленным перед частотным преобразователем. Нажатие клавиши “OFF” отключает двигатель, но не обесточивает электрические цепи.
• Все электрические соединения выполняются проводами и кабелями, рекомендованного производителем сечения. Нельзя применять токопроводящие изделия с меньшим диаметром жил.
• Нельзя подключать частотники по непредусмотренной производителем схеме. При некорректной работе преобразователя следует связаться со службой технической поддержки производителя или вызвать профильного специалиста.

Большинство моделей частотных регуляторов поддерживают множество режимов работы и настроек. Их можно адаптировать для использования в различных промышленных установках, комплексных системах автоматизации. Например, для синхронизации и одновременного регулирования производительности нагнетательных вентиляторов котельных, вытяжных установок систем удаления продуктов сгорания.

Подключение, тестирование и программирование частотных регуляторов должно выполняться специалистами, имеющими допуск к электрооборудованию, профильное образование и прошедшими инструктаж по ТБ.
