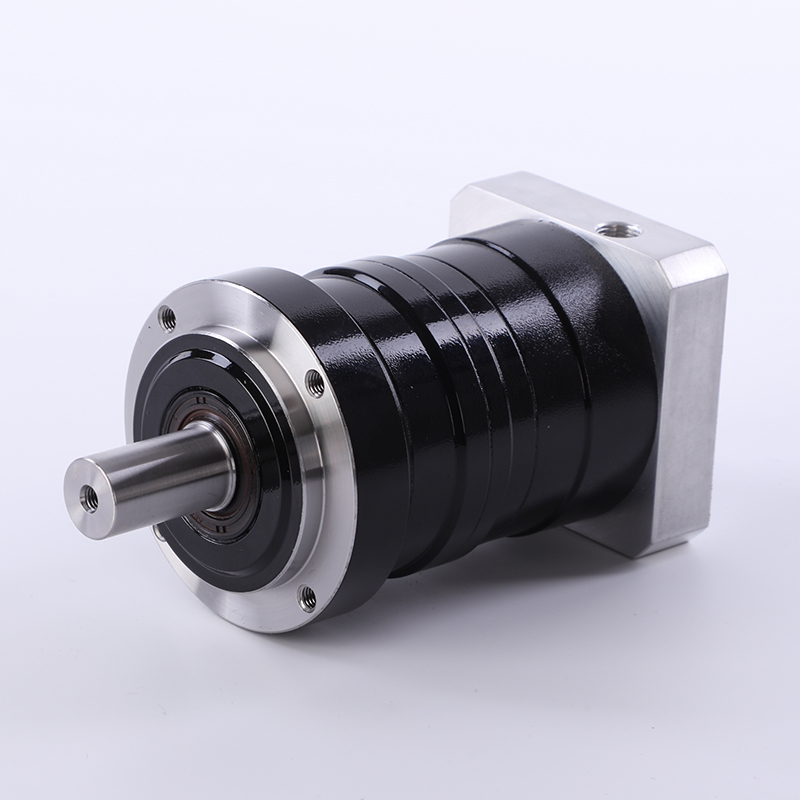

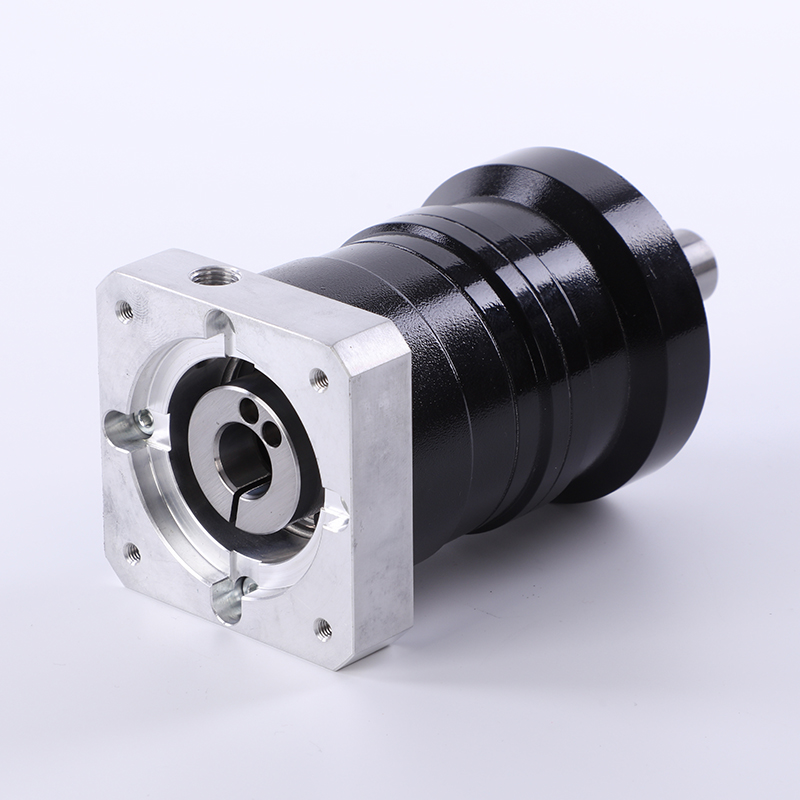

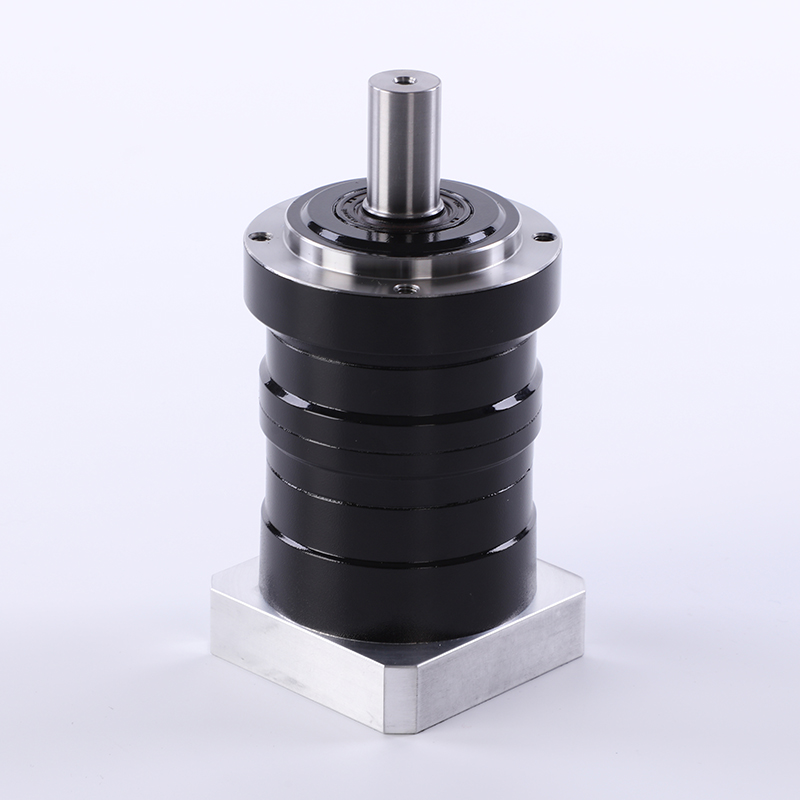

Прецизионный планетарный редуктор Eed Epl-235
Прецизионный планетарный редуктор Eed Epl-235
Отличительные особенности высокоточных планетарных редукторов EED.
- Низкий уровень шума при работе, не превышающий 65 дБ.
- Высокая точность благодаря низкому значению углового люфта, не превышающего 3 угловых минуты.
- Высокий КПД – 97% для одноступенчатых моделей и 94% для двухступенчатых.
- Высокая номинальная скорость вращения редуктора 3000 об/мин, максимальное значение скорости может достигать 6000 об/мин.
- Высокий выходной момент на валу.
- Высокое качество и стабильность работы благодаря применению в конструкции специализированных закаленных сплавов. Закалка происходит для всей детали, а не только для поверхностного слоя.
Характеристики
EPL-235
| *1 | *2 | *3 | *4 | *5 | *6 | *7 | |||
|
Размер вых. фланца |
Кол.во ступеней |
i |
Ном. выходной крутящий момент | Макс. выходной крутящий момент | Момент аварийной остановки | Ном. входные обороты | Макс. входные обороты | Допустимая радиальная нагрузка |
Допустимая аксиальная нагрузка |
| [Нм] | [Нм] | [Нм] | (об/мин] | [об/мин] | [Н] | [Н] | |||
|
235 |
1 |
3 | 1000 | 1600 | 4000 | 1000 | 2000 | 5800 | 6400 |
| 4 | 1500 | 2300 | 5000 | 1000 | 2000 | 6400 | 7200 | ||
| 5 | 1500 | 2300 | 5000 | 1000 | 2000 | 6900 | 7900 | ||
| 6 | 1500 | 2300 | 5000 | 1000 | 2000 | 7300 | 8600 | ||
| 7 | 1500 | 2300 | 5000 | 1000 | 2000 | 7700 | 9200 | ||
| 8 | 1500 | 2200 | 5000 | 1000 | 2000 | 8000 | 9700 | ||
| 9 | 1000 | 1900 | 4000 | 1000 | 2000 | 8400 | 10000 | ||
| 10 | 1000 | 1600 | 4000 | 1000 | 2000 | 8700 | 11000 | ||
|
2 |
15 | 1000 | 1600 | 4000 | 1000 | 2000 | 9900 | 13000 | |
| 16 | 1500 | 2300 | 5000 | 1000 | 2000 | 10000 | 13000 | ||
| 20 | 1500 | 2300 | 5000 | 1000 | 2000 | 11000 | 14000 | ||
| 25 | 1500 | 2300 | 5000 | 1000 | 2000 | 12000 | 14000 | ||
| 28 | 1500 | 2300 | 5000 | 1000 | 2000 | 12000 | 14000 | ||
| 30 | 1000 | 1600 | 4000 | 1000 | 2000 | 13000 | 14000 | ||
| 35 | 1500 | 2300 | 5000 | 1000 | 2000 | 13000 | 14000 | ||
| 40 | 1500 | 2300 | 5000 | 1000 | 2000 | 14000 | 14000 | ||
| 45 | 1000 | 1300 | 4000 | 1000 | 2000 | 14000 | 14000 | ||
| 50 | 1500 | 2300 | 5000 | 1000 | 2000 | 15000 | 14000 | ||
| 60 | 1500 | 2300 | 5000 | 1000 | 2000 | 15000 | 14000 | ||
| 70 | 1500 | 2300 | 5000 | 1000 | 2000 | 15000 | 14000 | ||
| 80 | 1500 | 1800 | 5000 | 1000 | 2000 | 15000 | 14000 | ||
| 90 | 1000 | 1300 | 4000 | 1000 | 2000 | 15000 | 14000 | ||
| 100 | 1000 | 1200 | 4000 | 1000 | 2000 | 15000 | 14000 |
| *8 | *9 | *10 | |||||||
|
Размер вых. фланца |
Кол.во ступеней |
i |
Макс. радиальная нагрузка | Макс. аксиальная нагрузка | Вес |
Момент инерции (≤ Ø38мм) |
Момент инерции (≤ Ø48мм) |
Момент инерции (≤ Ø65мм) |
|
| [Н] | [Н] | [кг] | [кгсм2] | [кгсм2] | [кгсм2] | ||||
|
235 |
1 |
3 | 15000 | 14000 |
53 |
/ | 90 | 150 | |
| 4 | 15000 | 14000 | / | 62 | 120 | ||||
| 5 | 15000 | 14000 | / | 52 | 110 | ||||
| 6 | 15000 | 14000 | / | 47 | 110 | ||||
| 7 | 15000 | 14000 | / | 42 | 100 | ||||
| 8 | 15000 | 14000 | / | 40 | 100 | ||||
| 9 | 15000 | 14000 | / | 39 | 99 | ||||
| 10 | 15000 | 14000 | / | 38 | 98 | ||||
|
2 |
15 | 15000 | 14000 |
54 |
14 | 36 | / | ||
| 16 | 15000 | 14000 | 16 | 37 | / | ||||
| 20 | 15000 | 14000 | 14 | 35 | / | ||||
| 25 | 15000 | 14000 | 14 | 35 | / | ||||
| 28 | 15000 | 14000 | 15 | 36 | / | ||||
| 30 | 15000 | 14000 | 12 | 34 | / | ||||
| 35 | 15000 | 14000 | 13 | 35 | / | ||||
| 40 | 15000 | 14000 | 12 | 33 | / | ||||
| 45 | 15000 | 14000 | 13 | 35 | / | ||||
| 50 | 15000 | 14000 | 12 | 33 | / | ||||
| 60 | 15000 | 14000 | 12 | 33 | / | ||||
| 70 | 15000 | 14000 | 12 | 33 | / | ||||
| 80 | 15000 | 14000 | 12 | 33 | / | ||||
| 90 | 15000 | 14000 | 12 | 33 | / | ||||
| 100 | 15000 | 14000 | 12 | 33 | / |
- *1 – При номинальных входных оборотах срок службы составляет 20 000 часов
- *2 – Максимальный момент при пуске и остановке
- *3 – Максимальный момент при ударной нагрузке (до 1000 раз)
- *4 – Максимальное среднее количество входящих оборотов
- *5 – Максимальное кратковременное количество входящих оборотов
- *6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)
- *7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)
- *8 – Максимальная радиальная нагрузка которую может выдержать редуктор
- *9 - Максимальная аксиальная нагрузка которую может выдержать редуктор
- *10 – Вес изделия может незначительно различаться от изделия к изделию
