Клиновые приводные ремни широко используются в различных механизмах и машинах, от промышленных станков до автомобилей. Правильный выбор и замена клинового ремня — залог надежной работы оборудования. В этой статье мы рассмотрим, как определить профиль и длину клинового ремня, как правильно измерить ремень и на что обратить внимание при его замене.
Определение профиля клинового ремня
Профиль клинового ремня характеризуется его поперечным сечением и определяется по двум основным параметрам:
- Wa — ширина верхней грани ремня, мм;
- T — высота сечения ремня, мм.
Измерения следует проводить в ненатянутом состоянии ремня с помощью штангенциркуля или линейки.
Размеры профилей клиновых ремней

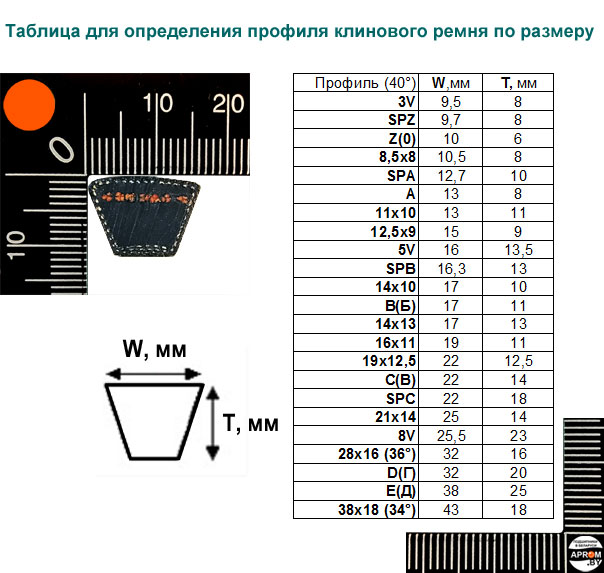

На основе полученных измерений можно определить профиль ремня, воспользовавшись таблицей стандартных размеров:
| Профиль (Wa×T), мм | Wa, мм | T, мм |
|---|---|---|
| Z (10×6) | 10 | 6 |
| A (13×8) | 13 | 8 |
| B (17×11) | 17 | 11 |
| C (22×14) | 22 | 14 |
| D (32×20) | 32 | 20 |
| E (40×25) | 40 | 25 |
| SPZ (9,7×8) | 9,7 | 8 |
| SPA (12,7×10) | 12,7 | 10 |
| SPB (16,3×13) | 16,3 | 13 |
| SPC (22×18) | 22 | 18 |

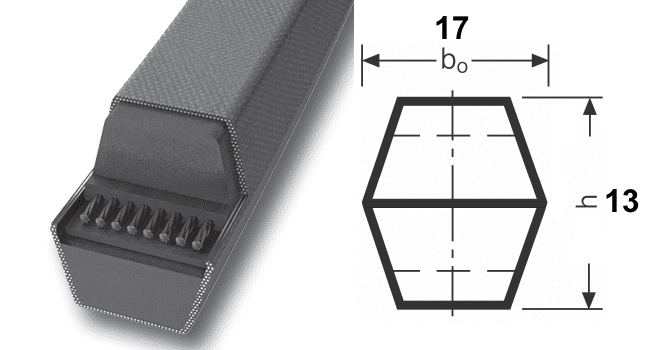

На рисунке показано, как измерять ширину верхней грани (Wa) и высоту сечения (T) клинового ремня с помощью штангенциркуля.
Правильное определение длины клинового ремня
Длина клинового ремня — ключевой параметр, от которого зависит корректная работа привода. Существует несколько видов длины:
- Li — внутренняя длина ремня;
- Lp (Lw, Ld) — расчетная (рабочая) длина по корду;
- La — внешняя (наружная) длина ремня.
Расчетная длина ремня по корду
Расчетная длина Lp является основной для подбора ремня и обозначается на большинстве отечественных изделий. Она отражает длину ремня по нейтральной линии (корду), которая принимает на себя нагрузку при работе.
Схематическое изображение клинового ремня с показателями внутренних и внешних длин, а также расчетной длины по корду.
Формулы для пересчета длин
Для определения расчетной длины ремня используются специальные формулы, зависящие от профиля ремня:
- Lp = Li + ΔLi
- Lp = La - ΔLa
Где ΔLi и ΔLa — поправочные значения из таблицы для конкретного профиля.
Таблица поправочных значений:
| Профиль | ΔLi, мм | ΔLa, мм |
|---|---|---|
| Z | 24 | 16 |
| A | 30 | 20 |
| B | 44 | 26 |
| C | 54 | 36 |
| D | 70 | 50 |
| E | 88 | 57 |
Пример расчета:
Если известна внутренняя длина ремня Li = 770 мм для профиля A, то расчетная длина будет:
Lp = 770 мм + 30 мм = 800 мм
Практические методы измерения длины ремня
Способы измерения
-
Разрезание ремня: Если ремень больше не нужен, его можно разрезать и измерить общую длину с помощью рулетки.
-
Отметка на ремне: Нанесите метку на ремень, прокрутите его полный оборот и измерьте расстояние между метками.
-

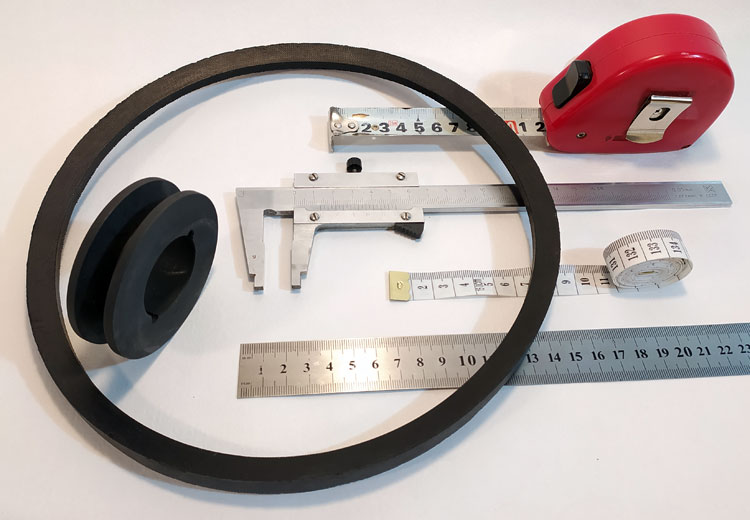

Измерение по шкивам: Оберните веревку или мягкий метр вокруг шкивов, затем измерьте длину веревки — это приблизительная длина ремня.
Учет растяжения ремня
Со временем ремни растягиваются (до 10% от первоначальной длины), поэтому при замене следует учитывать, что новый ремень может быть короче изношенного.
Обозначение профиля и длины приводного ремня
Маркировка ремней по стандартам
-
Российские стандарты (ГОСТ 1284.1-89): Профиль обозначается буквами (Z, A, B, C, D, E), длина — расчетная Lp.
-
Европейские стандарты (DIN 2215): Профиль также обозначается буквами, длина — внутренняя Li в миллиметрах.
-
Американские стандарты (RMA): Профиль обозначается числом, длина — внутренняя Li в дюймах.
Примеры обозначений
-
C125: Профиль C, длина по внутренней стороне 125 дюймов.
-
22×3175 Li: Профиль шириной 22 мм, внутренняя длина 3175 мм.
-
3224 Ld: Расчетная длина по корду 3224 мм.
Размеры клиновых ремней в дюймах
Для перевода длины из дюймов в миллиметры используется коэффициент 25,4 мм.
Пример:
- Ремень B47.5: Внутренняя длина 47,5 дюймов.
- Перевод в мм: 47,5 × 25,4 = 1206,5 мм.
- Расчетная длина: Lp = Li + 44 мм (для профиля B).
- Lp = 1206,5 мм + 44 мм = 1250,5 мм.
Диапазоны длин приводных ремней
Диапазон внутренних длин стандартных сечений
| Профиль | Диапазон Li, мм |
|---|---|
| Z | 355–1829 |
| A | 382–5477 |
| B | 570–14 808 |
| C | 990–12 243 |
| D | 2362–15 240 |
| E | 4575–15 240 |
Диапазон внешних длин узких сечений
| Профиль | Диапазон La, мм |
|---|---|
| SPZ | 525–3563 |
| SPA | 665–4518 |
| SPB | 1272–8522 |
| SPC | 2030–12 530 |
Профиль и длина: искусство выбора
При подборе ремня важно учитывать совместимость профиля и длины с оборудованием. В некоторых случаях допускается небольшое отклонение в длине, которое компенсируется системой натяжения.
Допустимые отклонения при замене ремня
| Длина ремня, мм | Допустимое отклонение, мм |
|---|---|
| < 1000 | ±10 |
| 1000–1500 | ±13 |
| 1500–2000 | ±17 |
| 2000–2500 | ±19 |
| 2500–3000 | ±22 |
| 3000–4000 | ±30 |
| > 4000 | ±40 |
Как правильно измерить приводной ремень
Чтобы точно измерить ремень:
-
Определите профиль: Измерьте Wa и T, затем сопоставьте с таблицей профилей.
-
Измерьте длину: Используйте один из практических методов измерения длины.
-
Пересчитайте длину: При необходимости используйте формулы для пересчета Li, Lp и La.
-
Учтите стандарты: Обратите внимание на стандарты маркировки при подборе ремня.
Как отрегулировать ремень по размеру
После установки нового ремня важно правильно отрегулировать его натяжение:
-
Проверка натяжения: Ремень должен иметь оптимальное натяжение — не слишком слабое и не чрезмерное.
-
Регулировка положения шкивов: Используйте регулировочные механизмы для достижения нужного натяжения.
-
Проверка работы: После регулировки запустите механизм и убедитесь в отсутствии посторонних шумов и вибраций.
Правильный выбор и установка клинового ремня продлевает срок службы оборудования и обеспечивает его бесперебойную работу. Тщательно измеряйте и подбирайте ремень, учитывая его профиль, длину и соответствие стандартам. При необходимости обращайтесь к специалистам для консультации.
