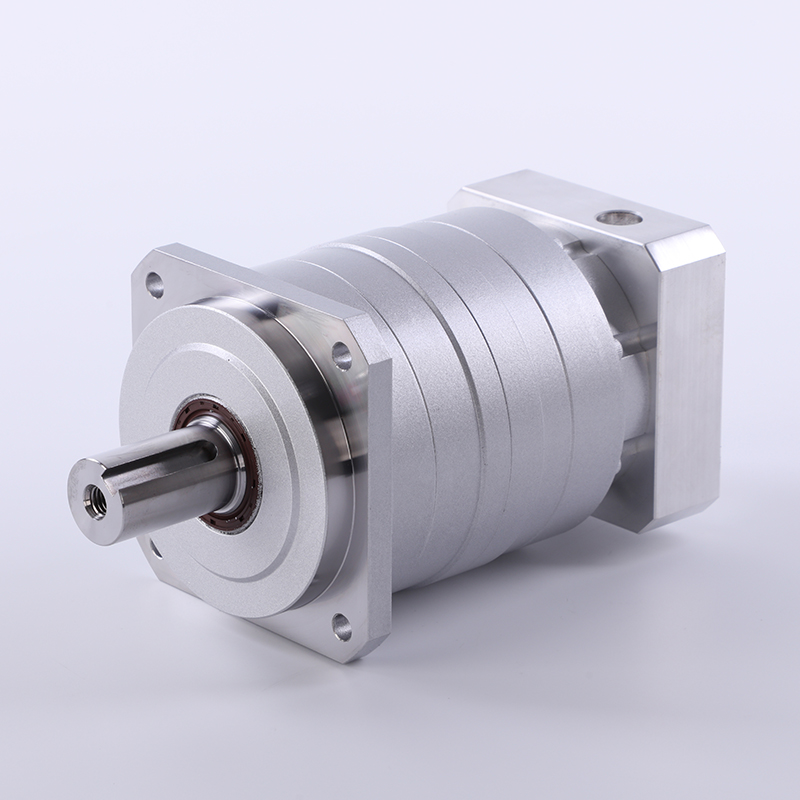

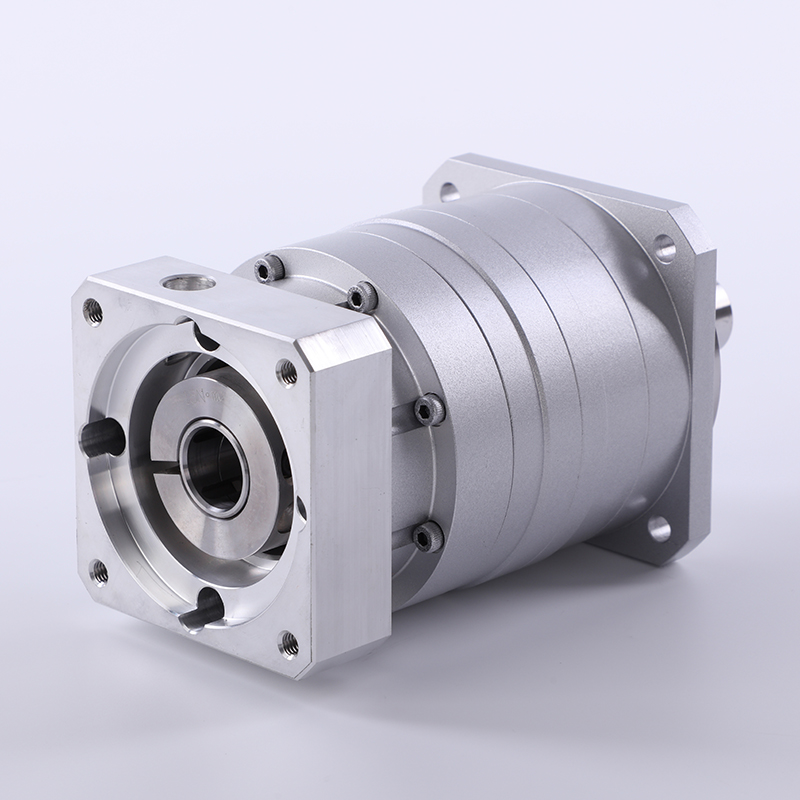

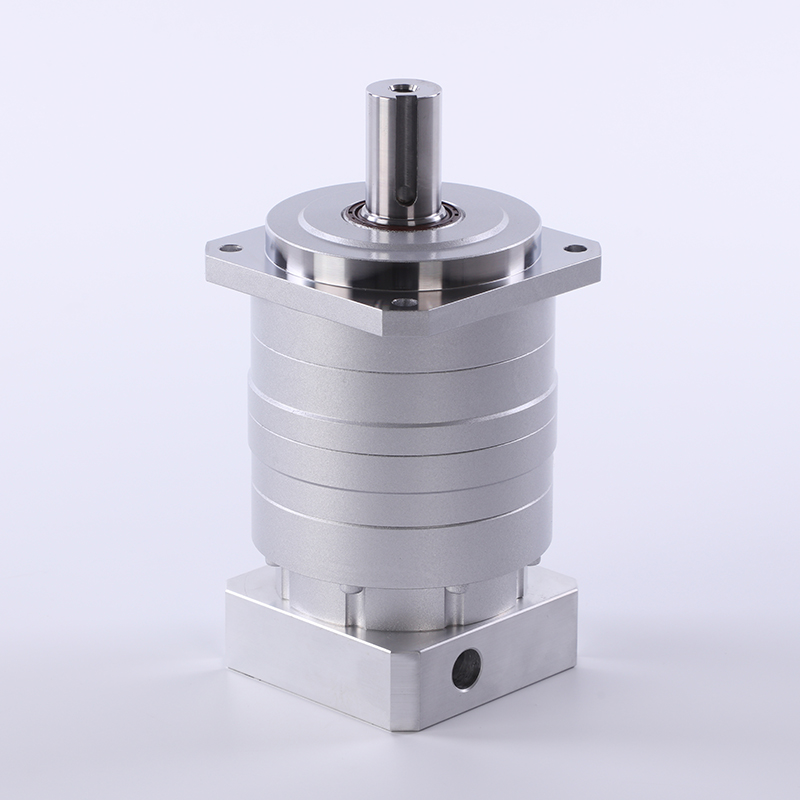

Прецизионный планетарный редуктор EED EPB-090

Запросить цену

Задать вопрос

Актуальную цену уточняйте у менеджера или отправьте запрос на zakaz@reductors.com

Прецизионный планетарный редуктор EED EPB-090

Характеристики

Выходной фланец, мм

—

Передаточное число, i

—

3 - 100

Макс. радиальная нагрузка, H

—

до 2400

Макс. аксиальная нагрузка, Н

—

до 2200

Номинальный момент, Нм

—

50-75

Угловой люфт, угл.мин

—

от 3 до 5

О бренде EED

Отличительные особенности высокоточных планетарных редукторов EED.

Низкий уровень шума при работе, не превышающий 65 дБ.
Высокая точность благодаря низкому значению углового люфта, не превышающего 3 угловых минуты.
Высокий КПД – 97% для одноступенчатых моделей и 94% для двухступенчатых.
Высокая номинальная скорость вращения редуктора 3000 об/мин, максимальное значение скорости может достигать 6000 об/мин.
Высокий выходной момент на валу.
Высокое качество и стабильность работы благодаря применению в конструкции специализированных закаленных сплавов. Закалка происходит для всей детали, а не только для поверхностного слоя.

Характеристики

EPB-090

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол.во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол.во ступеней	i	[Нм]	[Нм]	[Нм]	(об/мин]	[об/мин]	[Н]	[Н]
90	1	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

			*8	*9	*10
Размер вых. фланца	Кол.во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø8мм)	Момент инерции (≤ Ø14мм)	Момент инерции (≤ Ø19мм)	Момент инерции (≤ Ø28мм)
Размер вых. фланца	Кол.во ступеней	i	[Н]	[Н]	[кг]	[кгсм2]	[кгсм2]	[кгсм2]	[кгсм2]
90	1	3	2400	2200	3.7	/	0.72	1.2	3.2
		4	2400	2200		/	0.49	0.95	3.0
		5	2400	2200		/	0.40	0.86	2.9
		6	2400	2200		/	0.36	0.82	2.8
		7	2400	2200		/	0.32	0.79	2.8
		8	2400	2200		/	0.31	0.77	2.8
		9	2400	2200		/	0.29	0.76	2.8
		10	2400	2200		/	0.29	0.75	2.8
	2	15	2400	2200	4.2	0.13	0.28	0.72	/
		16	2400	2200		0.15	0.30	0.74	/
		20	2400	2200		0.13	0.28	0.72	/
		25	2400	2200		0.12	0.28	0.71	/
		28	2400	2200		0.14	0.29	0.73	/
		30	2400	2200		0.10	0.25	0.70	/
		35	2400	2200		0.12	0.27	0.71	/
		40	2400	2200		0.099	0.25	0.70	/
		45	2400	2200		0.12	0.27	0.71	/
		50	2400	2200		0.098	0.25	0.69	/
		60	2400	2200		0.098	0.25	0.69	/
		70	2400	2200		0.097	0.25	0.69	/
		80	2400	2200		0.097	0.25	0.69	/
		90	2400	2200		0.097	0.25	0.69	/
		100	2400	2200		0.097	0.25	0.69	/

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов
*2 – Максимальный момент при пуске и остановке
*3 – Максимальный момент при ударной нагрузке (до 1000 раз)
*4 – Максимальное среднее количество входящих оборотов
*5 – Максимальное кратковременное количество входящих оборотов
*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)
*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)
*8 – Максимальная радиальная нагрузка которую может выдержать редуктор
*9 - Максимальная аксиальная нагрузка которую может выдержать редуктор
*10 – Вес изделия может незначительно различаться от изделия к изделию
