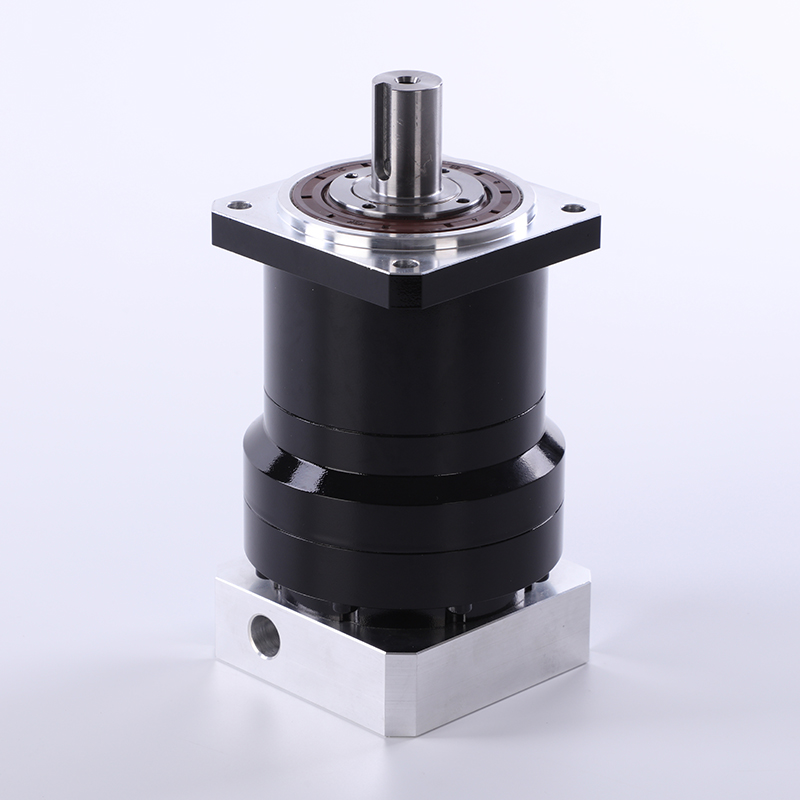

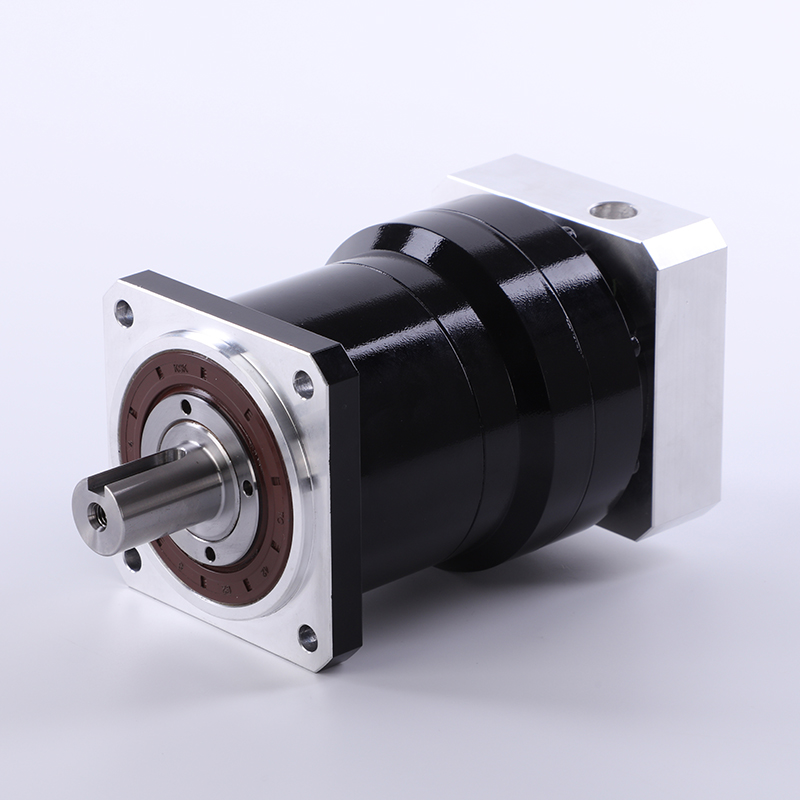

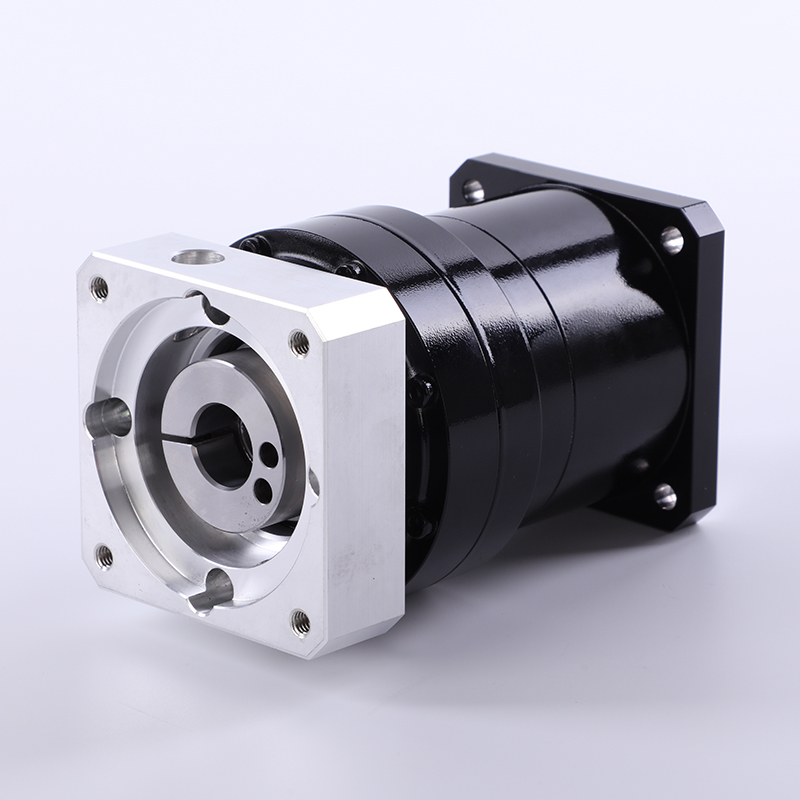

Прецизионный планетарный редуктор EED EPS-140

Запросить цену

Задать вопрос

Актуальную цену уточняйте у менеджера или отправьте запрос на zakaz@reductors.com

Прецизионный планетарный редуктор EED EPS-140

Характеристики

Выходной фланец, мм

—

140

Передаточное число, i

—

3 - 100

Макс. радиальная нагрузка, H

—

до 10000

Макс. аксиальная нагрузка, Н

—

до 9000

Номинальный момент, Нм

—

240-360

Угловой люфт, угл.мин

—

от 3 до 5

О бренде EED

Отличительные особенности высокоточных планетарных редукторов EED.

Низкий уровень шума при работе, не превышающий 65 дБ.
Высокая точность благодаря низкому значению углового люфта, не превышающего 3 угловых минуты.
Высокий КПД – 97% для одноступенчатых моделей и 94% для двухступенчатых.
Высокая номинальная скорость вращения редуктора 3000 об/мин, максимальное значение скорости может достигать 6000 об/мин.
Высокий выходной момент на валу.
Высокое качество и стабильность работы благодаря применению в конструкции специализированных закаленных сплавов. Закалка происходит для всей детали, а не только для поверхностного слоя.

Характеристики

EPS-140

			*1	*2	*3	*4	*5	*6	*7
Размер вых. фланца	Кол.во ступеней	i	Ном. выходной крутящий момент	Макс. выходной крутящий момент	Момент аварийной остановки	Ном. входные обороты	Макс. входные обороты	Допустимая радиальная нагрузка	Допустимая аксиальная нагрузка
Размер вых. фланца	Кол.во ступеней	i	[Нм]	[Нм]	[Нм]	(об/мин]	[об/мин]	[Н]	[Н]
140	1	3	240	470	1000	2000	4000	6700	9000
		4	240	700	1250	2000	4000	7400	9000
		5	360	700	1250	2000	4000	7900	9000
		6	360	700	1250	2000	4000	8300	9000
		7	360	700	1250	2000	4000	8700	9000
		8	360	700	1250	2000	4000	9100	9000
		9	240	700	1000	2000	4000	9400	9000
		10	240	470	1000	2000	4000	9700	9000
	2	15	240	470	1000	2000	4000	10000	9000
		16	360	700	1250	2000	4000	10000	9000
		20	360	700	1250	2000	4000	10000	9000
		25	360	700	1250	2000	4000	10000	9000
		28	360	700	1250	2000	4000	10000	9000
		30	240	470	1000	2000	4000	10000	9000
		35	360	700	1250	2000	4000	10000	9000
		40	360	700	1250	2000	4000	10000	9000
		45	240	470	1000	2000	4000	10000	9000
		50	360	700	1250	2000	4000	10000	9000
		60	360	700	1250	2000	4000	10000	9000
		70	360	700	1250	2000	4000	10000	9000
		80	360	700	1250	2000	4000	10000	9000
		90	240	470	1000	2000	4000	10000	9000
		100	240	470	1000	2000	4000	10000	9000

			*8	*9	*10
Размер вых. фланца	Кол.во ступеней	i	Макс. радиальная нагрузка	Макс. аксиальная нагрузка	Вес	Момент инерции (≤ Ø19мм)	Момент инерции (≤ Ø28мм)	Момент инерции (≤ Ø38мм)	Момент инерции (≤ Ø48мм)
Размер вых. фланца	Кол.во ступеней	i	[Н]	[Н]	[кг]	[кгсм2]	[кгсм2]	[кгсм2]	[кгсм2]
140	1	3	10000	9000	17	/	12	20	42
		4	10000	9000		/	7.4	15	37
		5	10000	9000		/	5.8	14	36
		6	10000	9000		/	4.9	13	35
		7	10000	9000		/	4.1	12	34
		8	10000	9000		/	3.8	12	34
		9	10000	9000		/	3.6	11	34
		10	10000	9000		/	3.4	11	34
	2	15	10000	9000	19	1.3	3.2	11	/
		16	10000	9000		1.5	3.5	11	/
		20	10000	9000		1.2	3.1	11	/
		25	10000	9000		1.1	3.1	11	/
		28	10000	9000		1.4	3.3	11	/
		30	10000	9000		0.85	2.8	10	/
		35	10000	9000		1.1	3.1	11	/
		40	10000	9000		0.83	2.8	10	/
		45	10000	9000		1.1	3.0	11	/
		50	10000	9000		0.81	2.8	10	/
		60	10000	9000		0.81	2.8	10	/
		70	10000	9000		0.80	2.8	10	/
		80	10000	9000		0.80	2.8	10	/
		90	10000	9000		0.80	2.8	10	/
		100	10000	9000		0.80	2.8	10	/

*1 – При номинальных входных оборотах срок службы составляет 20 000 часов
*2 – Максимальный момент при пуске и остановке
*3 – Максимальный момент при ударной нагрузке (до 1000 раз)
*4 – Максимальное среднее количество входящих оборотов
*5 – Максимальное кратковременное количество входящих оборотов
*6 – При этой радиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к центру выходного вала и отсутствии аксиальной нагрузки)
*7 - При этой аксиальной нагрузке и номинальных входящих оборотах срок службы составляет 20 000 часов (при приложении силы к выходному подшипнику и отсутствии радиальной нагрузки)
*8 – Максимальная радиальная нагрузка, которую может выдержать редуктор
*9 - Максимальная аксиальная нагрузка, которую может выдержать редуктор
*10 – Вес изделия может незначительно различаться от изделия к изделию

Видео

Документы

Каталог EED высокоточные редукторы

27,1 Мб

Брошюра планетарные редукторы EED

1,2 Мб

Для того, чтобы приобрести необходимое оборудование Вы можете позвонить по номеру телефона или отправить письмо на e-mail, указанные на сайте. Также можно выбрать соответствующую карточку на сайте и нажать кнопку «Запросить цену». При оформлении запроса необходимо заполнить форму и вписать информацию в поля: ФИО, телефон и e-mail. После отправки запроса Вам перезвонит менеджер для уточнений деталей заказа.

Мы работаем только по безналичному расчету. Оплата производится на расчётный счёт ООО «Системы Электропривода».

Условия доставки обсуждаются индивидуально с каждым клиентом.
